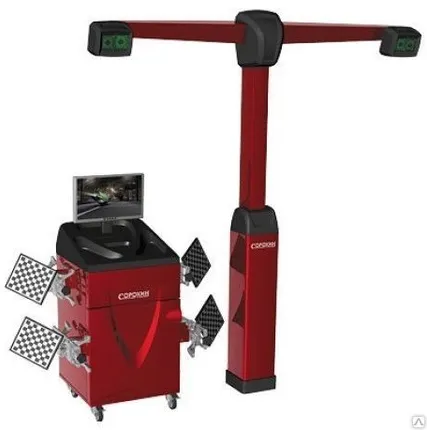

Стенд для сход-развала Сорокин 21.72

Описание

Опт / Розница
Новейший 3D стенд "сход-развал" российской разработки. Система машинного зрения состоит из 4-х видеокамер. Ключевое преимущество - это технология WideScope, не имеющая аналогов в мире. Диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами. Измерение может производиться на уровне пола.

Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.

Использование технологий трехмерного моделирование (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.

Прибор обеспечивает измерение следующих основных параметров:

для передней и задней оси:
суммарный и индивидуальный углы схождения колес;
угол развала колеса;
углы смещения колес;
углы симметрии осей.
для передней оси (управляемые колеса):
угол продольного наклона оси поворота колеса;
угол поперечного наклона оси поворота колеса.




Наименование параметра
Диапазон измерений
Макс. Погрешность измерений
Сред. статист. Погрешность


Углы установки передних колес


Углы развала колес
±8º
±3'
±2'


Угол суммарного схождения передних колес
±5º
±3'
±2'


Угол продольного наклона шкворня
±19º
±8'
±5'


Угол поперечного наклона шкворня
±19º
±8'
±5'


Углы поворота колес передней оси
±45º
±10'
±5'


Углы установки задних колес


Углы развала колес
±8º
±3'
±2'


Угол суммарного схождения колес задней оси
±5º
±3'
±2'


Углы индивидуального схождения колес задней оси
±2,5º
±3'
±2'


Углы симметрии


Угол смещения передней оси
±2,5º
±3'
±2'


Угол смещения задней оси
±2,5º
±3'
±2'


Угол движения
±2,5º
±3'
±2'


Угол отклонения геометрии оси
±2,5º
±3'
±2'




Аксессуары в базовой комплектации:

Система машинного зрения;
Компьютерная стойка (в комплекте);
Монитор;
Электронный блок;
Комплект мишеней (4);
Самоцентрирующийся колесный адаптер (захват) (4);
Стопор руля;
Упор для тормоза;
Поворотная платформа (2);
Фотоприемник пульта дистанционного управления;
Пульт дистанционного управления;
Руководство по эксплуатации;
Струйный цветной принтер.


Масса (кг):212
Напряжение (В):220
Потребляемая мощность (Вт):150
Диапазон рабочих температур (°C):+10..+35
Частота (Гц):50/60
Объем (м3):1,3
Диап. крепления кол. адаптера (дюйм):12/24
Климатическое исполнение:ГОСТ 15150-69
