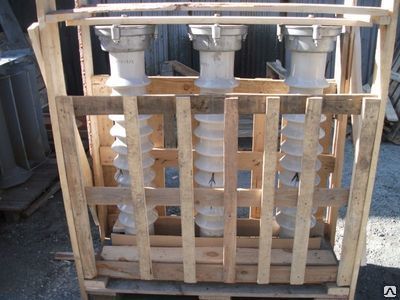

Разрядник РВС-15

Описание

Опт
Разрядники РВС-35 вентильные предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливаются для сетей с любой системой заземления нейтрали. Разрядники РВС-35 вентильные соответствуют ТУ16-521.264-79 и группе III по ГОСТ 16357-83. Условное обозначение разрядника РВС-35 Р - разрядник В - вентильный С - станционный 35 - класс напряжения в кВ У - климатическое исполнение 1 - категория размещения Разрядники РВС-35 У1 предназначены для эксплуатации в районах с умеренным и тропическим климатом. Температура окружающего воздуха от -45 до +40° С. Высота установки над уровнем моря не более 1000м. Относительная влажность воздуха при температуре +25° С до 100% Разрядник РВС-35 состоит из блока многократных искровых промежутков (1) и рабочих нелинейных резисторов (2), заключенных в герметично закрытой фарфоровой покрышке (3). Рабочий резистор разрядника изготовлен из спецмассы "Вилит" и обладает нелинейной вольт-амперной характеристикой. Разрядник РВС-35 устанавливается на изолированном от "земли" основании (4) для удобства присоединения регистратора срабатывания и для измерения токов проводимости. Разрядник РВС-35 состоит из одного элемента. Типовая комплектовка разрядников рвс-35 по элементам состоит из двух основных частей: а) блока многократного искрового промежутка в который входят несколько последовательно соединенных единичных искровых промежутков, шунтированных подковообразными нелинейными резисторами , предназначенными для выравнивания распределения напряжения. Искровые промежутки заключены в фарфоровые цилиндры. б) рабочего резистора ,составленного из набора вилитовых дисков, включенных последовательно. Многократный искровой промежуток соединен последовательно с рабочим резистором, закрыт герметическим армированным фарфоровым кожухом и сжат пружиной. Герметизация осуществляется уплотнением озоностойкой резиной с целью сохранения внутренних деталей и стабильности электрических параметров разрядника. Элемент устанавливается на изолированном от земли основании. Последнее делается для удобства измерения токов проводимости разрядника при профилактических испытаниях. Изоляция осуществляется фарфоровыми втулками.Основание разрядника жестко крепится к фундаментам или конструкциям подстанции. Элемент закрыт крышкой, защищающей верхний торец элемента от атмосферных осадков. Провод фазы линии высокого напряжения подключается к контактной пластине, а заземляющий проводник - к болту стальной плиты основания непосредственно. Разрядник РВС-35 включается между проводом защищаемой фазы и землей. В нормальных рабочих условиях сети он не пропускает тока, так как снабжен искровым промежутком, который разобщает находящийся под рабочим напряжением провод сети от земли. Искровой промежуток подобран так, что пробивается всякий раз, как только на­пряжение на защищённом участке превысит предельно допустимый уровень. Защитное действие разрядника обусловлено тем, что при появлении опасного для изоляции напряжения происходит пробой искрового промежутка разрядника, а протекающий через разрядник импульсный ток вследствие нелинейности рабочего сопротивления не создает опасного для изоляции повышения напряжения. Следующий за пробоем искрового промежутка разрядника ток, протекающий под действием напряжения промышленной частоты, так называемый сопровождающий ток, прерывается искровым промежутком при первом переходе через нулевое значение. При этом работа разрядника закончена и он снова готов к действию. Величина импульсного перенапряжения, от воздействия которого разрядник защищает изоляцию, определяется вольт-секундой характеристикой.
