Фильтр щелевой 10-80-2 (открытый)

Описание

Опт / Розница
Конструкция:
щелевые;
Технические характеристики:

Структура обозначения фильтра щелевого по ГОСТ 21329-75



Пример условного обозначения: фильтр 40-80-1 УХЛ4; фильтр 63-125-2 УХЛ4

Основное устройство фильтра щелевого:

- для фильтров 1 исполнения - корпус

- у всех фильтров 1 исполнения крышка имеет 2 отверстия для выхода и входа рабочей жидкости, если фильтр относится ко 2 исполнению, то отверстий на крышке нет совсем

- имеется ось, на которой крепится фильтрующий пакет

Если фильтр относится к 1 исполнению, то его ось центрируется на крышке. Ось имеет рукоятку на внешнем конце, которая предназначается для поворотов пакетов фильтрации во время процесса очистки фильтра.

Щелевые фильтры 2 исполнения имеют фильтрующий пакет по центру в расточках корпусов механизмов с помощью центрирующей шайбы, в которой есть специальные отверстия для выхода масла после прохождения фильтрации.
Принцип действия щелевых фильтров с ручной очисткой заключается в следующем:

Загрязненное масло поступает в фильтр через входное отверстие, проходит через фильтрующую щель, которая образуется толщиной промежуточной пластины. Тем самым происходит очищение минерального масла. После этого минеральное масло попадает во внутреннюю полость фильтрующего пакета, двигаясь по каналам. Поступает на выход, котррый находится в крышке фильтра. Если фильтр соответствует исполнению 1, то отверстие находится на крышке, если исполнению 2 - то, через отверстие в шайбе центрирующей.





Технические характеристики щелевых фильтров






Типоразмер

Ном. тонкость фильтрации, мкм

Условный проход, мм

Ном. расход, л/мин

Масса, кг., не более

Ном. перепад давления, Мпа

Макс. перепад давления, МПа



Исполнение 1

0,09

1,0



10-80-1

80

10

10

2,72



16-80-1

16

16

2,96



25-80-1

16

25

6,30



40-80-1

20

40

7,25



16-125-1

125

10

16

2,72



25-125-1

16

25

2,96



40-125-1

16

40

6,30



63-125-1

20

63

7,25



Исполнение 2



10-80-2

80

10

10

1,56



16-80-2

16

16

1,64



25-80-2

16

25

3,19



40-80-2

20

40

3,64



16-125-2

125

10

16

1,56



25-125-2

16

25

1,64



40-125-2

16

40

3,19



63-125-2

20

63

3,64

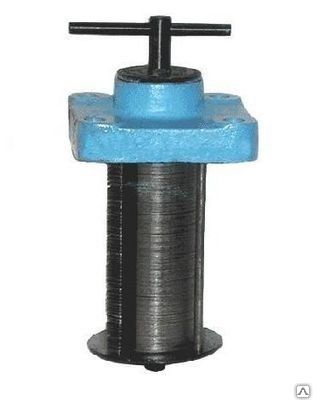

Внешний вид фильтра щелевого исполнения 2
