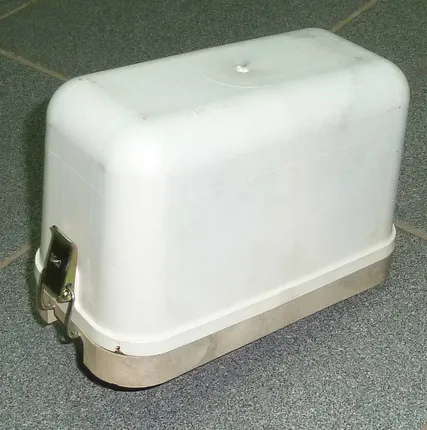

Регулятор давления АК-11Б

Описание

Опт / Розница
Безналичный расчет
Доставка транспортной компанией
Регулятор давления АК-11Б предназначен для автоматического регулирования давления сжатого воздуха в пневматических системах. Применяются в пневматических системах карьерных экскаваторов ЭКГ-5А и ЭКГ-4,6А(Б).
Регулятор давления АК-11Б смонтирован на пластмассовом основании 1 (рис.1) и закрыт кожухом. Фланец 18 с резиновой диафрагмой 17 прикреплен к основанию четырьмя винтами.
На основании регулятора давления АК-11Б укреплены: стойка 3 с винтом 4 для регулировки зазора между контактами, неподвижный контакт 2, две стойки 11, соединенные металлической планкой 10, и пластмассовая направляющая 16. В пластмассовом штоке 13, упирающемся в диафрагму 17, просверлено отверстие для подвижной оси 14. Регулирующая пружина 12 штока одним торцом упирается в гнездо на штоке, а другим – в пластмассовую подвижную планку 8.
При вращении винта 9 перемещается планка 8, чем регулируется усилие пружины 12. Рычаг 7 имеет две оси: подвижную 14, расположенную в штоке 13 и неподвижную 15 – в направляющей 16. Выступы подковообразного подвижного контакта 5 прижаты контактной пружиной 6 к рычагу 7.
Когда давление в главном резервуаре со стороны канала А нет, пружина 12 удерживает шток 13 в левом положении (см. рис. 1, б). Пружина 6, расположенная под углом a=9º к оси 15 рычага 7, прижимает подвижный контакт 5 к неподвижному 2.
При повышении давления в главном резервуаре шток начинает перемещать вправо вместе с подвижной осью 14. Рычаг 7 поворачивается вокруг неподвижной оси, при этом угол наклона пружины 6 все время уменьшается. Как только он станет равен нулю, то есть ось пружины совпадет с осью контакта 5 и рычага 7, система займет неустойчивое положение (см. рис.1, в). При дальнейшем незначительном перемещение штока вправо пружина 6 резко перебросит подвижный контакт 5 с неподвижного контакта 2 на винт 4 – произойдет размыкание контактов (см. рис.1, г).
Давление размыкания регулируют винтом 9 на величину от 3,0 до 9,0 кгс/см2. Разница значений давлений размыкания и замыкания контактов зависит от величины зазора С между контактами, который регулируется винтом 4.



Рис. 1. Регулятор давления АК-11Б У3:
а – устройство регулятора; б, в, г – схема работы регулятора; 1 – основание; 2 – неподвижный контакт; 3 – стойка; 4 – винт для регулировки зазора между контактами; 5 – подвижный контакт; 6 – контактная пружина; 7 – рычаг; 8 – подвижная планка; 9 – винт для регулировки давления размыкания контактов; 10 – соединительная планка; 11 – стойка; 12 – пружина штока; 13 – штк; 14 – подвижная ось; 15 – неподвижная ось; 16 – направляющая штока; 17 – диафрагма; 18 – фланец; А – канал для соединения с главным резервуаром
