Выкл.нагрузки ВНА-П-10/630-20зУ2

Описание

Опт / Розница
Гибкие условия платежа
Есть доставка по всей России
Вид исполнения: трехполюсный;
Ток: 630А;
Обозначение: ВНА;
Страна-производитель: Россия;
Напряжение: 10000 В
Назначение выключателя нагрузки ВНА-П-10/630-20з У2


Выключатель нагрузки данного типа используется, чтобы обесточивать участок цепи, которому требуется ремонт, или же электрооборудование, на котором будут проводиться мероприятия по профилактике или ремонту. Благодаря наличию дугогасительной камеры, выключатель нагрузки ВНА-10/630 позволяет безопасно снимать напряжение без порчи (к которой может привести возникшая при разъединении дуга) проводника при размыкании.









Конструкция выключателя нагрузки ВНА-П-10/630-20з У2

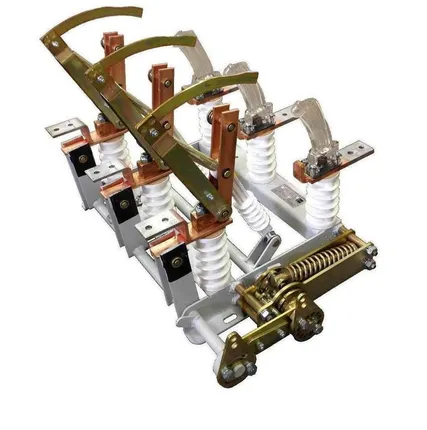

Выключатель ВНА-П-10/630-20з У2 состоит из металлической рамы, которая обрабатывается антикоррозийным покрытием. На раме установлено 6 изоляторов. Изоляторы, находящиеся в нижней части рамы оснащены поворотными ножами, при помощи которых замыкаются и размыкаются контакты, находящиеся на изоляторах в другой части рамы. Выключатель ВНА-П-10/630-20з У2 оснащается дугогасительной камерой, в которой находятся специальные вкладыши. ВНА-П-10/630-20з У2 может быть дополнительно укомплектован ножами заземления, ручным или автоматическим приводом, а также плавкими предохранителями.



Принцип действия выключателя нагрузки ВНА-П-10/630-20з У2



Выключатель нагрузки ВНА-П-10/630-20з У2 работает по такому же принципу, как и остальные выключатели, у которых есть газовые дугогасительные камеры. Если возникает необходимость в том, чтобы снять нагрузку с участка цепи, то размыкаются сначала главные, а затем и дугогасительные контакты. Возникающая дуга моментально гасится потоком газов, которые под воздействием высокой температуры вырабатывает вкладыш, находящийся в камере.







Сфера использования и условия эксплуатации выключателя ВНА-П-10/630-20з У2



Выключатель ВНА-П-10/630-20з У2 находит свое применение в шкафах управления, трансформаторах и других распределительных устройствах. Для того чтобы выключатель данного типа можно было использовать в течение всего времени, на которое он рассчитан, (25 лет до списания), необходимо соблюдать следующие параметры:



высота, на которой используется выключатель ВНА-П-10/630-20з У2, не должна превышать 1000 метров над уровнем моря;
