Сваевдавливающая установка DEBOOM DBYZY260ZB

Описание

Безналичный расчет, Уточняйте у специалистов
В любой регион России

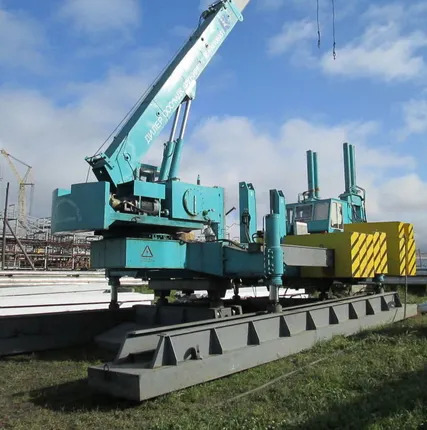

Сваевдавливающая гидравлическая установка

DEBOOM DBYZY260ZB

Основные технические характеристики





Пункты \ модель



DBYZY260ZB





Максимальная теоретическая сила вдавливания свай

(КН)



2600





скорость вдавливания свай м \ мин



5,5





Самостоятельная работа главного цилиндра по вдавливанию



3,7





Минимальная скорость вдавливания свай



1,83





Единичный ход (вдавливания) мм



1800





Перемещение мм









Продольное



2800





Поперечное



600





Угол поворота



11 градусов





Ход - подъем \ опускание



900 мм





круглая свая макс. , мм



500





квадратная свая макс. , мм



500





Номинальное давление масла в системе вдавливания свай, МПа



24,1





Номинальное давление масса в системе крановой установки , МПа



20,0





Удельное давление на грунт тн\ кв.м.









длинный модуль



9,4





короткий модуль



10,4





Мощность, кВт









вдавливания свай



2 х30





максимальный вес главного узла, установки, тн



29,2





Грузоподъемность крана, т.



12





Вес агрегата \ машины без противовесов



100





внешние габариты,

рабочая длина х рабочая ширина х высота при транспортировке



11000 * 6440 * 3000









Максимальная сила вдавливания свай,

(тонна /сила)



254



основной цилиндр вдавливания сваи



штук – диаметр / внутренний диаметр - ход



2 – ф 180 / 125 - 1800





Единичный ход (вдавливания сваи) ,м



1,8



вспомогательный цилиндр вдавливания сваи



2 – ф 180 / 125 - 1800





максимальный ход - подъем \ опускание ,

м



0,9



цилиндр подъема \ опускания



4 – ф 250 / 190 - 900





единичный продольный ход, м



3,0



цилиндр продольного перемещения





2 – ф 140 / 100 - 2800





единичный поперечный ход, м



0,6



цилиндр поперечного перемещения





2- ф 140 / 90 - 600





максимальный единичный угол поворота



11 градусов



Цилиндр изменения радиуса



2 – ф140 / 100 - 1690





максимальная скорость вдавливания сваи, м / мин.



5,8



Цилиндр зажима сваи



8 – YG220 x 35





тип коробки зажима сваи основного агрегата



5022



цилиндр двойного действия



2-LD140 / 90-80





отверстие коробки зажима сваи главного агрегата



F250-F400



насос главного агрегата (штук х мл / оборот)



2 х 63





Ф300-Ф500



электродвигатель, главного агрегата / установки ( шт, кВт)



2 х 30







номинальное давление в системе (МПа)



24,0





конструкция бокового вдавливания (единое целое)



максимальная грузоподъемность крана, тн



12











отверстие бокового вдавливания,

мм



F200-F350



максимальная длина сваи на крановой установке, м



14





насос крана (штук, мл / оборот)



1 х 63





Ф200-Ф400



электродвигатель крана (штук х кВт)



1 х 30





расстояние бокового вдавливания, мм



800



короткий модуль

(длина, м х ширина, м \ вес, тн)



3,2 х 3,6
/8,6





угловое вдавливание, расстояние



2400



длинный модуль

(длина, м х ширина, м \ вес, тн)



11 х 1,16 / 9,8





максимальный вес единицы (главного узла установки), тн



33



колеса тележки (диаметр х толщина, мм)



ф 270 х 105





Вес агрегата \ машины, тн



100 + 3 %



максимальное удельное давление на грунт, тн / сила / кв.м.



10,4 / 9,4





возможный вес воды, тн



25



внешние габариты,

м



10,9 х 6,4 х 2,9





общий вес машины (включая вес противовеса и воды), тн



265



противовес 130 т



(противовес может быть приобретен на месте по чертежам производителя)





Характеристики



1). Усовершенствованный дизайн с усиленной плитой в значительной степени увеличивает усилие корпуса машины.

2).оснащена устройством измерения давления, которое может контролировать и обеспечить достаточное давление при выполнении операций (даже в возможных случаях утечки).

3).рациональное размещение гидравлической системы обеспечивает достаточное пространство для обслуживания.

4).усилена конструкция цилиндров длинного и короткого модуля, защищает конструкцию от возможных повреждений.

5). Цилиндр коробки зажима сваи напрямую соединен маслотрубкой, что позволяет избежать утечек.





Гарантия 1 год.
