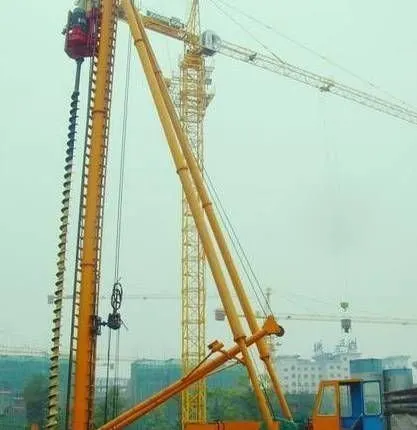

Роторная буровая установка для буронабивных свай DEBOOM JZB-32B

шагающего типа

Буровые установки серии JZB являются оборудованием по устройству основания и фундамента, установки могут быть шагающего типа и на гусеничном ходу. Применяются для строительных работ по технологии свай CFG и CFA, заливке свай, укрепления мягкого основания, устройство непрерывного фундамента; на протяжении последних лет разработана новая технология комбинированного основания, данная технология уже внесена в перечень новых строительных методов на государственном уровне, кроме того технология отвечает государственным нормам и стандартам строительства.

Установки могут применяться в гражданском строительстве, в возведении различных городских объектов, энергетических и гидроэнергетических объектов, обустройстве транспортной инфраструктуры, подготовки фундамента под городские высотные строения для набивных свай и свай с уширением.

Роторная буровая установка серии JZB (для буронабивных свай) обладает следующими особенностями:

Буровая установка осуществляет бурение методом непрерывного шнека, посредством центральной трубы буровой штанги производится подача бетона (или раствора) на дно отверстия .За один цикл происходит бурение отверстия и устройство сваи; установка может быть использована для сухого способа бурения, используется для различных способов выполнения работ.

Силовая головка оснащена двойным приводом, редуктором; обладает надежными и стабильными характеристиками, устойчивостью к перегрузкам, имеет рациональную конструкцию, характеризуется низким уровнем шума, длительным сроком эксплуатации, в настоящее время она является идеальной силовой установкой в стране.

Рама: гидравлическая шагающая конструкция, обладает высокой степенью безопасности; мачта может свободно подниматься и опускаться, также осуществляется свободный поворот и ход установки. Точная подгонка всех деталей и узлов обеспечивает надёжность характеристик; установка снабжена 4 опарами / аутригерами (на гидроцилиндрах), что обеспечивает высокую безопасность работ.

Проделывание отверстия и устройство сваи осуществляется за один цикл; это гарантирует высокую эффективность выполнения строительных работ и низкую трудоемкость.

Установка имеет компактную конструкцию; легко транспортировать до места выполнения работ; после чего установка легко перемещается на площадке / стройке, обладает низкими эксплуатационными расходами. Установка снабжена 3 точками поддержки мачты, высокопрочные характеристики материала / металла для деталей и узлов из него.

Приборы контроля, управления гидравликой, электросистемой сосредоточены внутри кабины, управление простое и удобное.

При выполнении работ на стройплощадке роторная буровая установка серии JZB (для буронабивных свай) обладает следующими преимуществами:

- Низкий уровень шума, отсутствие загрязнения на площадке (от растворов);

- Отсутствие вибрации при бурении, в результате чего, оказывается сравнительно малое влияние на уже устроенные сваи;

- Данная установка обладает высокой степенью прокладки отверстий, может применяться на песчаных почвах и почвах с твердыми отложениями и сильно выветренными породными пластами;

- Данные установки обладаю высокой степенью механизации, что обеспечивает хорошую производительность;

- Нет ограничений, связанных с уровнем подземных вод;

- Проделывание отверстия и устройство сваи производится за один цикл, кроме того не наблюдается явления провала/обрушения отверстия, это гарантирует высокую производительность при устройстве свай.

Содержание описания силовой головки.

Силовая головка роторной буровой установки серии JZB состоит из двух электродвигателей，редуктора，уплотнительного устройства, соединительной рамы и ползуна. Во время работы два электродвигателя приводят в действие высокоскоростной вал, далее энергия передаётся низкоскоростному валу，после чего приводится во вращательное действие буровая штанга. Низкоскоростной вал – полый вал, который используется для заливки бетона.

Содержание описания аутригеров (с гидроцилиндрами)

Роторная буровая установка серии JZB оснащена 4 аутригерами (с гидроцилиндрами), использование данного типа опор в процессе выполнения операций на стройплощадке обеспечивает высокую безопасность, надежность и стабильность работ, исключается возможность аварии из-за бокового опрокидывания.

В электросистеме буровой установки JZB серии использованы передовые разработки, она имеет рациональную конструкцию, надежные характеристики, характеризуется высокой степенью безопасности. В электросистеме использованы электронные элементы международных известных торговых марок; применен линейный тип управления, что значительно упрощает работу.

Кнопки управления рационально расположены в кабине водителя, что обеспечивает удобство выполнения операций.

Многоканальный реверсивный клапан

Высококачественные соединения обеспечивает отсутствие утечки между клапаном и шлангами

гидравлическая система: включает электродвигатель насоса в сборе, топливный бак, гидроцилиндр аутригеров, цилиндр хода, цилиндр раскоса, маслотрубки, клапаны / вентили и др. Гидравлическая система установлена на шасси, управление сконцентрировано в кабине.

Конструкции поворота

Поворотная конструкция снабжена редуктором с высоким крутящим моментом; что позволяет свободно осуществлять поворот на 360°

Конструкция двух раскосов снабжена червячной конструкцией, можно производить самостоятельную регулировку, осуществляя регулировку вертикальности мачты.

Описания конструкции хода

Конструкции ходовой части различны: шагающий механизм и гусеничный тип.

Шагающий механизм приводится гидроцилиндрами, установка снабжена аутригерами для устойчивости; свободно осуществляется поворот установки; шасси установки – конструкция длинных моделей, имеет большую площадь контакта с поверхностью земли, благодаря чему обеспечивается стабильность и безопасность работ, данная установка может применяться на сравнительно мягком грунте.

Основные технические характеристики роторной буровой установки JZB-32B

(для буронабивных свай) шагающего типа





Модель



Название

параметра







JZB-32B





макс. глубина бурения, м



32





макс.крутящий момент （T.m）



13





скорость вращения буровой штанги (об / мин)



10





макс. сила извлечения （T）



64





длина шага хода （m）



2.3





центральная дистанция между рельсами (mm)



600





давление в системе (MPa)



20





силовая головка



ZZSH580





электродвигатель силовой головки



Y315S-6-V1 75KW





главная лебёдка (электропривод) （T）



8





вспомогательная лебёдка (электропривод) （T）



2





угол поворота



±180°





мачта



Ø720*10





преодоление подъема



6°







общая масса



68
