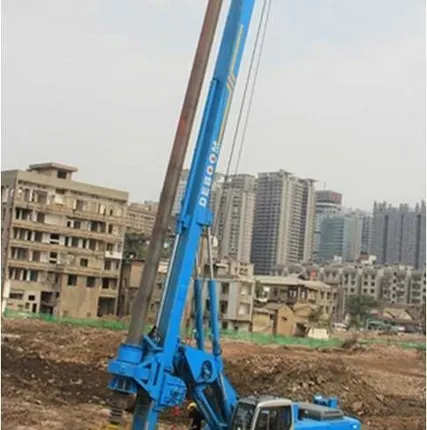

Роторная буровая установка DEBOOM DBR200

Описание

Безналичный расчет, Уточняйте у специалистов
В любой регион России
Буровая установка роторного типа

DEBOOM DBR200

Роторная буровая установка DBR200 -- буровое оборудование для бурения отверстий для устройства свай глубокого основания большого диаметра; данное оборудование сочетает в себе новые технологии гидравлического оборудования для устройства свай; основные характеристики достигают передового уровня аналогичного оборудования; главные узлы приобретены у международных производителей, это гарантирует надежность выполнения операций; оборудование. Возможна комплектация различными рабочими инструментами: короткой буровой головкой, ковшебуром, колонковым буром, гидромолотом. Оборудование может осуществлять проходку в разных грунтах: на глинистых отложениях, песке, галечном грунте, породных слоях. Данное оборудование может широко применяться при строительстве дорог, мостов, портов, в многоэтажном строительстве и возведении гидротехнических сооружений.

Установка укомплектована двигателем с отличными характеристиками

На машине установлен оригинальный двигатель известной международной марки Cummins (США),

Двигатель – большой мощности, низкого расхода топлива, низким уровнем выборосов, низким уровнем шума, может работать в различных условиях окружающей среды.

Свободный механизм перемещения

Стабильный и надежный гидравлический привод

Шасси с гидравлическим приводом, в гидросистеме масло под давлением подается к механизму гусеничного хода и цилиндрам выдвижения гусениц осуществляя работу всех частей / узлов.

Раздвижная гусеничная база

Посредством гидроцилиндров происходит управление гусеничной базой, при произведении работ гусеничная база раздвигается, тем самым повышая устойчивость и стабильность оборудования, для удобства транспортировки базу сокращают, что полностью отвечает требованиям Закона об автодорожном сообщении.

Прочная и долговечная рама

Вес всей верхней части машины ложится на раму и катки; специальная коробчатая конструкция рамы имеет отличные свойства, усиливает прочность против кручения и обеспечивает изгибоустойчивостью.

Комплектация различными буровыми инструментами и буровыми штангами

Можно использовать штангу фрикционного типа (для обычного бурения) и штангу замкового типа (для твердых пород); машина может комплектоваться короткой роторной бур-головкой, обычной буровой головкой и ковшебурами (для песковых почв).

Силовая головка

Особый приводной механизм с двойным редуктором, с большим выходным крутящим моментом, высокой производительностью, долговечен в эксплуатации. Верхняя и нижняя части снабжены амортизационными пружинами, что эффективно защищает силовую головку.

Интеллектуальная система управления

Гидросистема

Оригинальные импортные детали гидросистемы повышают стабильность ее работы, осуществляется отличная координация выходной мощности насоса с различной обстановкой и различной нагрузкой; приводная мощность системы очень высокая, в управлении системой используется ведущие технологии управления. Надежный логический контролер управляет всеми режимами работы буровой установки. Управление гидросистемой – свободное, безопасное, удобное, точное; в оборудовании данной серии максимально повышено характеристики управляемости, чувствительности, безопасности и удобства; в оборудовании соединены и работают слажено все системы (гидросистема, электросистема), соединения в единое целое работу оператора и работы установки.

Электронная система контроля

Имеется система контроля баланса всей установки, это делает выполнение операций на стройплощадке безопасным.

Посредством анализа параметров угла отклонения шасси, угла наклона мачты, степени изменения рабочего радиуса осуществляется интеллектуальный контроль за положением / балансом установки; имеется система предупреждения отклонения шасси, специально разработана и установлена для полной гарантии безопасности.

Различные контрольно-измерительные приборы выводят данные на экран, на экран выводятся данные об уровне топлива, температуре охлаждающей жидкости и гидравлического масла, скорость, обороты двигателя; посредством анализа и обработки центрального процессора автоматически диагностируются неисправности всей установки.

Интеллектуальная диагностика неисправностей

Устройство диагностики неисправностей посредством метода контроля цикла следит за всеми техническими характеристиками двигателя, гидравлической системы, системы управления, таким образом, происходит контроль нормального и правильного выполнения операций; при возникновении неисправности, своевременно производится остановка выполнения операций, выводится код неисправности, что предотвращает дальнейшее повреждение систем и всей буровой установки.

Возможность применения различных буровых инструментов

Технические характеристики роторной буровой установки DBR200





модель



Единица

измерения



DBR200





модель шасси







BONNY ZJ20B-7

194kW





главный насос



rexroth Германия



A11VLO





макс.диаметр бурения



mm



1800





макс.глубина бурения



m



60





макс. выходной

крутящий момент



kN.m



200





скорость оборотов

бурения /отворачивания



rpm



7-28





макс. усилие погружения



kN



150





макс.усилие извлечения



kN



200





величина хода зажимного

цилиндра



mm



4300





угол отклонения (влево / вправо) мачты



º



±3º





угол отклонения мачты вперёд



º



±5º





натяжение троса основной лебедки

(первый слой)



kN



200





диаметр

троса основной

лебёдки



mm



28





макс.скорость основной лебёдки



m/min



75





натяжение троса

вспомогательной лебёдки



kN



76





диаметр

троса вспомогательной лебёдки



mm



20





макс.скорость

вспомогательной лебёдки



m/min



79





рабочая высота буровой установки



mm



20091





рабочая ширина



mm



4400





длина в транспортном положении



mm



14085





высота в транспортном положении



mm



3400





ширина в транспортном положении



mm



3000





длина звена гусеницы



mm



5538





ширина звена гусеницы



mm



700





давление в системе



bar



343





давление в системе управления



bar



40





тяговое усилие



kN



360





масса машины



T



60





буровая штанга (по выбору)





фрикционный тип



D406-5х13









замковый тип



D406-4х13
