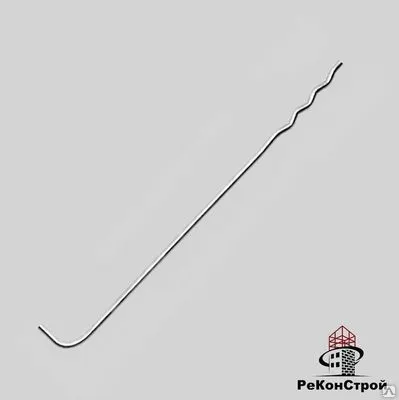

Гибкие связи из нержавеющей стали BEVER Well-L 3x225

Описание

Наличный расчет, Безналичный расчет
В течение недели
Гибкая связь анкер Well-L (Шов в Шов).

Обозначение: гибкая связь (ГС), тип Well-L

* — номенклатурное обозначение длины изделия отличается от фактической длины на 25 мм (стандарт производителя)

Область применения:

ГС типа Well-L предназначена для установки в кладочные швы (на глубину не менее 50 мм) соединяемых стен (несущей и облицовочной). Эта ГС может использоваться, как в системах с эффективной теплоизоляцией, так и без неё.

Материал:

ГС типа Well-L производится из нержавеющей стали (материал № 1.4401, 1.4362, 1.4301)


Способ крепления / материал основной стены

“ШОВ в ШОВ” / Кирпич полнотелый 250*120*65

“ШОВ в ШОВ” / Кирпич пустотелый 250*120*65

“ШОВ в ШОВ” / Камень пустотелый 250*120*138

Таблица применения гибкой связи анкера (ГСА) Well-L Ø 3; 4 mm с дюбелем 6*50 мм +ISO-CLIP (голубой)
Несущая стена
Утеплитель + зазор
Облицовочный слой

Кирпич силикатный
Утеплитель XPS/PUR* + Воздушный зазор
Облицовочный кирпич

Кирпич силикатный
Утеплитель** + Диффузионная мембрана + Воздушный зазор
Облицовочный кирпич

Газобетон D600
Утеплитель XPS/PUR* + Воздушный зазор
Облицовочный кирпич

Газобетон D600
Утеплитель** + Диффузионная мембрана + Воздушный зазор
Облицовочный кирпич

Кирпич полнотелый
Утеплитель XPS/PUR* + Воздушный зазор
Облицовочный кирпич

Кирпич полнотелый
Утеплитель** + Диффузионная мембрана + Воздушный зазор
Облицовочный кирпич

Кирпич пустотелый
Утеплитель XPS/PUR* + Воздушный зазор
Облицовочный кирпич

Кирпич пустотелый
Утеплитель** + Диффузионная мембрана + Воздушный зазор
Облицовочный кирпич

Керамический блок 2NF
Утеплитель XPS/PUR* + Воздушный зазор
Облицовочный кирпич

Керамический блок 2NF
Утеплитель** + Диффузионная мембрана + Воздушный зазор
Облицовочный кирпич



**Минеральная вата

Нагрузки на единицу ГС:

• на вырыв из несущей стены (разрушающая) не менее 1,0 кН

• давления — минимум 1 кН

Рекомендации по расчёту количества ГСА на 1 м.кв в зависимости от величины зазора между соединяемыми стенами:
до 70 мм — 5 шт, Ø ГС – 3 мм
от 70 до 120 мм — 6 шт, Ø ГС – 4 мм
от 120 до 150 мм — 7 шт, Ø ГС – 4 мм
от 150 до 170 мм — 8 шт, Ø ГС – 4 мм
от 170 до 200 мм — 9 шт, Ø ГС – 4 мм

В краевых зонах фасада здания рекомендуем установить дополнительно еще 3 анкера.

Монтаж:

ГС Well-L закладывается в шов в процессе кладки несущей стены, окончание ГС не загибается. Глубина | закладки в несущую и облицовочную кладку по 50 мм.
Маркировка гибкой связи анкера (ГСА)Well-L Ø 3 mm

№ артикула
Номенклатурное обозначение
(стандарт производителя)
Фактический размер*,
мм
Воздушный зазор до,
мм
Упаковка,
шт

10600
Well-L 3×225
200/25
100
250

10610
Well-L 3×250
225/25
125
250

10620
Well-L 3×275
250/25
150
250

10630
Well-L 3×300
275/25
170
250

10640
Well-L 3×340
315/25
215
250

Маркировка гибкой связи анкера (ГСА) Well-L Ø 4 mm

10650
Well-L 4×225
200/25
100
250

10660
Well-L 4×250
225/25
125
250

10670
Well-L 4×275
250/25
150
250

10680
Well-L 4×300
275/25
175
250

10690
Well-L 4×340
315/25
215
250

Гибкая связь анкер для полнотелого кирпича, Гибкая связь анкер для пустотелого кирпича, Гибкая связь анкер для силикатного кирпича, Гибкая связь анкер газобетон D600, Гибкая связь анкер для керамического блока 2NF, Гибкая связь анкер для керамического блока BRAER, Porotherm, Kerakam.


Компания РеКонСтрой, осуществляет поставки гибких связей из нержавеющей стали BEVER Well-L в Белгород, Старый Оскол, Курск, Воронеж, Липецк, Тамбов, Орел, Брянск и Москву.
