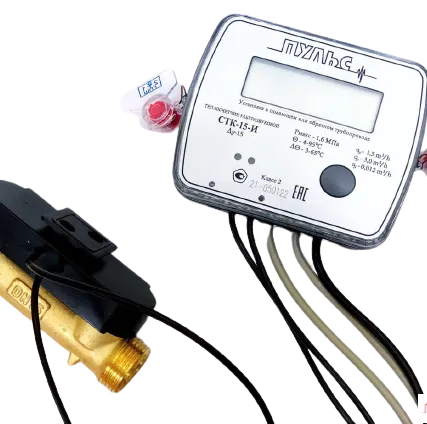

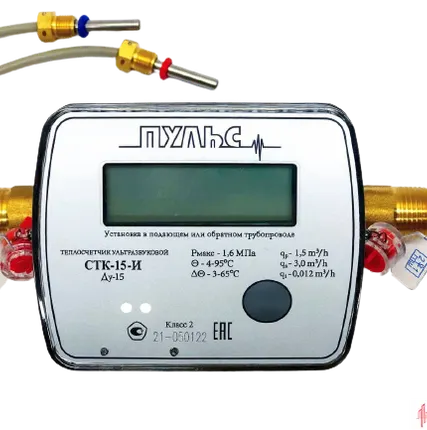

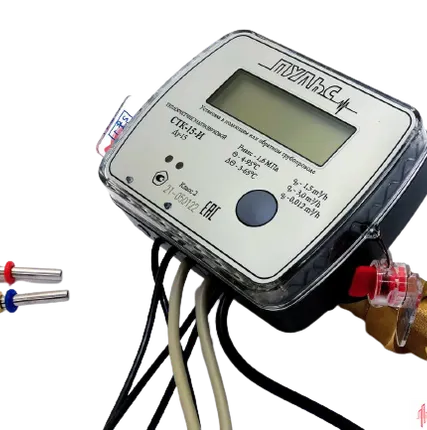

Счетчик тепла ПУЛЬС-СТК-15И

Описание

• Срок поверки - 6 лет
• Гарантия - 36 месяцев
• Легко заменяет собой любой теплосчетчик (Любых марок производителей)
• Ультразвуковой метод расчета ( Нет механических частей! )
• Срок службы - 12 лет.
• Несколько видов показаний (Г,кал; КВвЧ; М3вЧ)
Ультразвуковой квартирный теплосчетчик «ПУЛЬС СТК – 15-И» (счетчик тепла) со съемным тепловычислителем и Ду 15, 20мм предназначен для точного измерения потребления тепла и объемного расхода теплоносителя (воды) в закрытых системах горячего ГВС и холодного ХВС тепловодоснабжения жилищно-коммунального хозяйства. Точность измерений обеспечивается использованием ультразвукового сигнала, проходящего через теплоноситель. Для простоты расчетов в сфере ЖКХ теплосчетчики «ПУЛЬС СТК» производят измерение потребленного тепла в Гкал.Теплосчетчики «ПУЛЬС СТК» (счетчики тепла) - могут иметь, в зависимости от пожеланий заказчика, либо импульсный выход, либо цифровой выход — интерфейс RS485, либо выход по протоколу M-Bus для дистанционного считывания данных на персональном компьютере ПК.
Преимущества ультразвукового теплосчетчика «ПУЛЬС СТК»:
— отсутствие движущихся деталей, подверженных износу;
— точность измерений вне зависимости от типа монтажа (вертикально или горизонтально);
— съемный тепловычислитель можно разместить в наиболее удобном для считывания показаний месте;
— поддержка интерфейса RS485 и протокола M-bus.
Технические характеристики счетчика на отопление «ПУЛЬС СТК»
Конструктивно ультразвуковой теплосчетчик «ПУЛЬС СТК» представляет из себя комбинированный счетчик тепла и состоит из тепловычислителя и ультразвукового расходомера, соединенных между собой, а также комплекта термопреобразователей сопротивления (термометров сопротивления ТС) с номинальной статической характеристикой НСХ Pt1000. По заказу потребителя теплосчётчик может быть выполнен в варианте установки как на подающий, так и на обратный трубопровод. По заказу счетчик тепла ПУЛЬС СТК (-15, -20) может комплектоваться интерфейсным модулем или импульсным выходом.
Принцип действия ультразвуковых теплосчетчиков «ПУЛЬС СТК» состоит в обработке вычислителем измерительных сигналов, поступающих от ультразвукового датчика объемного расхода, пары термопреобразователей сопротивления Pt1000, вычисления и отображения на индикаторном устройстве вычислителя результатов измерений.
Ультразвуковые счетчики тепла «ПУЛЬС СТК» имеют встроенное программное обеспечение, которое устанавливается (прошивается) в интегрированной памяти вычислителя при изготовлении. Программное обеспечение предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.
В процессе эксплуатации ПО не может быть изменено, т.к. оператор не имеет к нему доступа.

Параметр (характеристика) теплосчетчика «ПУЛЬС СТК» (счетчика тепла) Значение параметра (характеристики)
Модификация счетчика тепла в зависимости от диаметра условного прохода Пульс СТК-15 Пульс СТК-20
Диаметр условного прохода (Ду), мм 15 20
Минимальный объемный расход, qmin(qi)*, м3/ч 0,012 0,025
Максимальный объемный расход, qmax (qp)*, м3/ч 1,5 2,5
Предельный объемный расход**, qs, м3/ч 3 5
Диапазон измерений температуры теплоносителя, °С от 4 до 95
Диапазон измерений разности температур теплоносителя, °С от 3 до 65
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, % ±(2+0,02×qp/q), но не более ±5
Пределы допускаемой относительной погрешности измерения разности температур теплоносителя, % ±(0,5+3×Δtmin/Δt)
Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С ±(0,6+0,004•t)
Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % ±(3+4•Δtmin/Δt+0,02×qp/q)
Пределы допускаемой относительно погрешности измерений текущего времени, % ±0,05
Максимальное рабочее избыточное давления теплоносителя, МПа 1,6
Максимальная потеря давления при qp, МПа 0,025
Условия окружающей среды класс исполнения С по
ГОСТ Р ЕН 1434-1-2011
Напряжение элемента питания постоянного тока, В 3,6
Срок службы элемента питания, лет, не менее 6
Степень защиты по ГОСТ 14254-96 IP 65
Расположение датчика объемного расхода теплоносителя подающий или обратный трубопровод
Присоединительные размеры датчика объемного расхода, дюйм (резьба присоединения) G ¾ – B G 1
Габаритные размеры (длина ´ ширина ´ высота), мм 110 ´ 80 ´ 96 130 ´ 80 ´ 105
Масса, кг, не более 0,75 0,85
Межповерочный интервал 6 лет
Средний срок службы, лет 12
Средняя наработка на отказ, ч, не менее 104000
Выходные интерфейсы счетчика тепла «ПУЛЬС СТК»
В зависимости от пожеланий заказчика теплосчетчик ПУЛЬС СТК может быть выполнен с одним из следующих типов выходных интерфейсов (или не иметь его вовсе):
— не укомплектован выходным интерфейсом;
— (И) — укомплектован выходным интерфейсом типа токовая петля по ГОСТ IEC 61107-2011;
— (О) — укомплектован выходным интерфейсом оптического типа по ГОСТ IEC 61107-2011;
— (М) — укомплектованных выходным интерфейсом M Bus;
— (М-RS485) — укомплектован выходными интерфейсами M-Bus и RS-485.
Архивирование и регистрация измерительной информации
Теплосчетчик обеспечивает хранение результатов измерений во внутреннем архиве ИВ.
Емкость архива теплосчетчиков не менее: часового – 60 суток, суточного – 6 месяцев, месячного – 38 месяцев.
