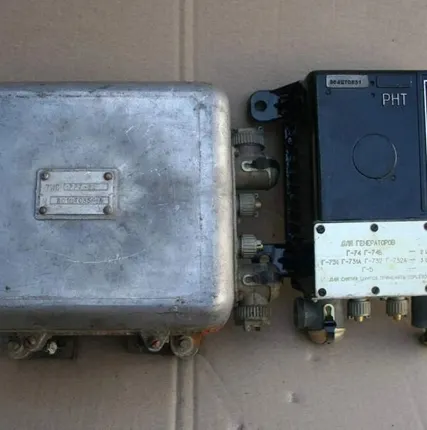

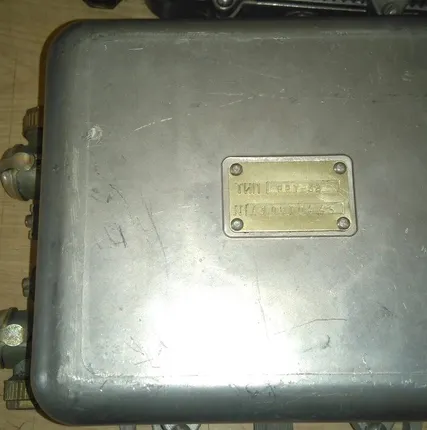

Регулятор напряжения РРТ-32 (РНТ)

Описание

Регулятор напряжения РРТ-32 применяется для обеспечения автоматической регулировки напряжения в заданных пределах в системах электрического оборудования совместно с генератором Г-731А, Г-732, Г-732А. Реле зарядки РРТ-32 устанавливается на двигателях типа Д6, Д12, УД6 с типовой нагрузкой. Реле-регулятор РРТ-32 предназначен для совместной работы зарядного генератора параллельно аккумуляторной батарее при различной частоте вращения вала дизеля. Реле-регулятор  — это автоматически действующее устройство, состоящее из одного реле обратного тока, двух регуляторов (ограничителей) тока и двух регуляторов напряжения. Реле-регулятор служит для:а) автоматического включения и отключения генератора от общей сети, чем достигается возможность работы генератора параллельно с аккумуляторной батареей;б) ограничения максимального тока генератора;в) поддержания напряжения генератора в заданных пределах при изменении частоты вращения вала дизеля, которым генератор приводится во вращение. В общую сеть  аккумуляторная батарея и зарядный генератор включены параллельно. Во время работы дизеля с малой частотой вращения вала (ниже 750 об/мин) напряжение генератора не достигает 24 В, и напряжение аккумуляторной батареи оказывается выше напряжения генератора. При этом ток от аккумуляторной батареи может пройти через генератор, причем величина этого тока из-за малого сопротивления обмотки якоря генератора может быть настолько большой, что обмотка генератора может сгореть. Чтобы этого не случилось, ставят реле-регулятор, реле обратного тока которого отключает цепь генератора от аккумуляторной батареи, когда напряжение генератора ниже напряжения аккумуляторных батарей. Это же реле автоматически подключает генератор к аккумуляторной батарее, а следовательно, и к сети , когда напряжение генератора становится выше напряжения аккумуляторной батареи (при частоте вращения вала дизеля свыше 750 об/мин). Поскольку напряжение, развиваемое генератором, увеличивается пропорционально частоте вращения вала дизеля, то при изменении этой частоты вращения в рабочем диапазоне от 750 до 1500 об/мин напряжение генератора могло бы изменяться в больших пределах и достигать таких значений, при которых могут выйти из строя все включенные в сеть потребители. Однако благодаря наличию двух регуляторов напряжения в реле-регуляторе автоматически поддерживается напряжение генератора в пределах 27—29 В вне зависимости от изменения частоты вращения вала дизеля. Это достигается за счет автоматического включения или выключения этими реле сопротивлений, включенных в составе реле-регулятора в цепи обмоток возбуждения генератора. Оба реле устроены одинаково, действуют одновременно и включены каждое в одну из параллельных ветвей параллельной обмотки возбуждения генератора. Таким включением регуляторов напряжения достигается уменьшение вдвое силы тока, проходящего через каждый из них, что увеличивает срок их службы. Регулировку регуляторов напряжения (они расположены в верхнем ряду панели реле-регулятора) после зач

• Тип:стационарный
• Принцип действия:электронный
• Назначение:реле генератора
• Питание:сеть 24В
• Марка авто:другая
• Состояние:новый
• Степень защиты:IP40
• Модель авто:1
• Исполнение:пылебрызгозащищенное, экранированное
• Гарантийный срок:6
• Тип техники:Спецтехника
• Диапазон рабочих температур:-40.... 55 °С
• Мощность номинальная:11 кВт
• Серия авто:1 (E81)
• Тип по изготовителю:оригинал
• Тип реле:электрические
• По начальному состоянию контактов:нормально замкнутые контакты
• По напряжению:маломощные
• По типу тока, управляющего реле:реле постоянного тока
• Напряжение номинальное:28 В
• Общий потребляемый ток при работе с электродвигателем:22 А
• Ток срабатывания защиты по цепи вывода Ш, А:5-6
• Предельно допустимая относительная влажность воздуха при температуре 40 С:98 %
• Вес:2
