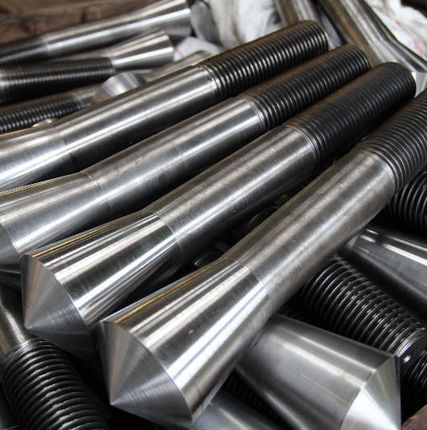

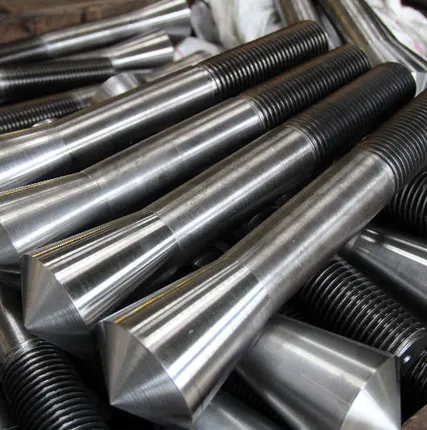

Болты фундаментные анкерные ГОСТ 24379.1-80

в наличии
Цена:
15 августа
338
97₽

Цены в категории:

120₽ — 5 170₽
Пожаловаться

Описание

Опт / Розница
Страна-производитель: Россия;
Применение: фундаментные;
ГОСТ: ГОСТ 24379.1-80;
Марка стали: 09Г2С;
Тип головки: с цилиндрической головкой;
Обозначение резьбы: М140;
Вид болта: стойки;
Класс прочности: класс прочности 9.8;
Материал: стальные;
Болт фундаментный анкерный с гайкой ГОСТ 24379.1-80

Фундаментные болты являются основой практически любого строительства. Сфера применения анкерных болтов крайне широка – начиная от закладки фундамента и заканчивая соединением различных деталей.Главная задача болтов этого типа – передача растягивающих усилий с колонн на фундаменты. Анкера представляют собой металлические прутки с удерживающей частью на одном конце и резьбой на другом. Надежное крепление обеспечивается только в том случае, когда поверхность, в которую монтируется болт, твердая и недеформируемая.

Фундаментные болты изготавливаются в соответствии с ГОСТ 24379.1-80. Однако при необходимости возможно отхождение от стандартов. К примеру, когда для более прочного крепления требуется удлиненная резьба или загиб большего размера.

Материал, из которого изготавливают фундаментные болты, выбирается исходя из многих факторов – температура окружающей среды, необходимость сваривать конструкцию, прочность, сопротивление динамическим воздействиям и многое-многое другое. Самыми распространенными сталями для изготовления анкеров являются ст3пс2, сталь 20 и 09г2с. Последняя применяется в регионах с низкими температурами.

Фундаментные (анкерные) болты ГОСТ 24379.1-80 с размером резьбы от М12 до М140 предназначены для крепления строительных конструкций и оборудования к прочному полнотелому бетонному, кирпичному или каменному фундаменту. Фундаментный (анкерный) болт представляет из себя крепёжное изделие, в виде шпильки с резьбовой частью и гайками на одном конце и специальной конструкцией или формой второго конца для крепления в основании.


Типы и варианты исполнения фундаментных (анкерных) болтов ГОСТ 24379.1-80




Тип 1
Болты фундаментные
изогнутые


Тип 2
Болты фундаментные
с анкерной плитой




Вариант 1
М12-М48

Вариант 2
М12-М48

Вариант 1
М16-М48

Вариант 2
М56-М90

Вариант 3
М100-М140











Тип 3
Болты фундаментные
составные


Тип 4
Болты фундаментные
съемные




Вариант 1
М24-М48

Вариант 2
М56-М64

Вариант 1
М24-М48

Вариант 2
М56-М125

Вариант 3
М56-М100











Тип 5
Болт фундаментный
прямой


Тип 6
Болты фундаментные
с коническим концом




М12-М48

Вариант 1
М12-М48

Вариант 2
М12-М48

Вариант 3
М12-М48












Обозначения: 1-10 - шпилька; 11, 12 - плита анкерная; 13 - муфта; 14 - анкерная арматура; 15 - цанга разжимная; 16 - втулка коническая; 17 - шайба; 18 - гайка по ГОСТ 5915-70; 19 - гайка по ГОСТ 10605-72.



Примеры установки фундаментных (анкерных) болтов ГОСТ 24379.1-80 в фундамент

1. Болты изогнутые варианта 1 устанавливаются до бетонирования фундаментов (пример 1).

2. Болты изогнутые варианта 2 устанавливаются в колодцах готовых фундаментов с последующим заполнением колодцев бетоном (пример 2).

3. Болты с анкерной плитой вариантов 1-3 устанавливаются до бетонирования фундаментов (примеры 3, 4 и 5).

4. При установке составных болтов вариантов 1 и 2 нижняя шпилька совместно с муфтой и анкерной плитой устанавливается до бетонирования фундамента. Верхняя шпилька ввертывается в муфту и прихватывается сваркой после установки оборудования (пример 6), которое монтируется методом поворота или надвижки.

5. При установке съемных болтов вариантов 1-3 анкерная арматура устанавливается до бетонирования фундаментов, а шпильки - после устройства фундамента (примеры 7-9).

6. Болты прямые и с коническим концом вариантов 1-3 устанавливаются в просверленные скважины готовых фундаментов. Болты прямые закрепляются с помощью эпоксидного или силоксанового клеев (пример 10) или виброзачеканкой цементно-песчаной смесью (пример 11). Болты с коническим концом закрепляются с помощью разжимной цанги (пример 12) или цементным раствором при вибропогружении в него шпильки болта (пример 13).

7. Глубина заделки болтов в бетон (размер H), состав и марка бетона фундаментов, цементно-песчаной смеси, цементного раствора и клея назначаются в соответствии с действующими нормативными документами.


Примеры установки фундаментных (анкерных) болтов ГОСТ 24379.1-80 в фундамент




Пример 1

Пример 2

Пример 3














Пример 4

Пример 5

Пример 6














Пример 7

Пример 8

Пример 9














Пример 10

Пример 11

Пример 12
















Пример 13















Обозначения: 1 - фундамент; 2 - подливка; 3 - оборудование или строительная конструкция; 4 - колодец; 5 - бетон на мелком заполнителе; 6 - скважина; 7 - клеевой состав; 8 - цементно-песчаная смесь; 9 - цементный раствор.
