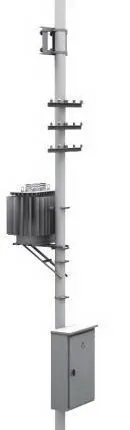

Столбовые КТП

Описание

Опт / Розница
Наличный расчет, Безналичный расчет, Предоплата
Самовывоз, Доставка транспортной компанией
Серия: КТП;
Основные характеристики





Конструктивное исполнение



столбовая





Условное обозначение



КТП-ВС, КТП-МТП





Электрическая схемана стороне ВН



Тупиковая





Способ установки



Стационарная





Число трансформаторов



однотрансформаторная
(однофазный, трехфазный)





Выполнение высоковольтного ввода



Воздушный





Выполнение выводов отходящих линий
на стороне НН



воздушный, кабельный





Выполнение нейтрали трансформатора
на стороне НН



глухозаземленная





Uвн/Uнн, В



6(10)/0,4





Мощность силового трансформатора, кВА



1,25-250 кВА





КТП-ВС изготавливаются следующих типов:


КТВ-ВС однофазные на мощность 1,25 кВА; 2,5 кВА; 4 кВА; 6 кВА; 10 кВА.

КТП-ВС трехфазные одностолбовые на мощность 25 кВА; 40 кВА; 63 кВА.

КТП-МТП трехфазные двухстолбовые на мощность 100 кВА; 160 кВА; 250 кВА.


Назначение и область применения

Однофазные КТП-ВС используются для снабжения фермерских хозяйств, садово-огороднических участков, населенных пунктов и других потребителей сельского хозяйства однофазным напряжением 0,23 кВ.

Трехфазные КТП-ВС(КТП-МТП) используются для снабжения сельскохозяйственных потребителей, отдельных населенных пунктов, небольших промышленных объектов и других потребителей трехфазным напряжением 0,4 кВ.

КТП-ВС соответствуют требованиям ГОСТ 14695 и ТУ 3412-005-24366272-2000.

Структура условного обозначения

КТП-ВС(МТП) Х1 / Х2 / 0,4 У1(УХЛ1)


К - комплектная;

Т - трансформаторная;

П - подстанция;

ВС - воздушный ввод, столбовая;

МТП - воздушный ввод, двухстолбовая;

Х1 - мощность силового трансформатора (однофазного/трехфазного), кВА;

Х2 - номинальное напряжение на стороне ВН: 6 или 10 кВ;

0,4 - номинальное напряжение на стороне НН, кВ (для однофазной подстанции 0,23 кВ);

У1(УХЛ1) - климатическое исполнение и категория размещения по ГОСТ 15150 - 69.


Пример записи: КТП-ВС 63 / 10 / 0,4 У1

Условия эксплуатации


Климатические исполнения и категория размещения – У1 и УХЛ1 по ГОСТ 15150 и ГОСТ 15543.1.

Высота установки над уровнем моря не более 1000 м;

Температура окружающей среды от -45°С до +40°С;

Относительная влажность воздуха - не более 80% при +25°С;

Режим работы длительный


КТП-ВС (КТП-МТП) не предназначена для работы в условиях:


тряски, вибрации, ударов;

взрывоопасных местах;

окружающая воздушная среда не должна содержать едких паров, пыли и газов в концентрациях, нарушающих работу КТП, а также разрушающих металлы и изоляцию.


Степень защиты КТП по ГОСТ-14254 – IP-44.

Комплектность столбовой подстанции КТП-ВС (КТП-МТП)

В столбовых подстанциях по стороне ВН устанавливаются разрядники (ОПН), предохранители типа ПКТ, на низковольтной стороне установлен вводной рубильник ВР-32, предусмотрен учет электроэнергии, на отходящих линиях установлены автоматические выключатели.

Их количество и номинальный ток для стандартной комплектации «УЗТТ» приведены в таблице.

КТП-ВС трехфазные одностолбовые





Мощность КТП-ВС, кВА



Номинальный ток, А и количество отходящих линий





25



16 А - 2 шт., 25 А - 1 шт.





40



25 А - 2 шт., 40 А - 1 шт.





63



40 А - 2 шт., 63 А - 1 шт.





КТП-МТП трехфазные двухстолбовые





Мощность КТП-МТП, кВА



Номинальный ток, А и количество отходящих линий





100



100 А - 2 шт., 160 А - 1 шт.





160



100 А - 2 шт., 160 А - 1 шт., 200 А - 1 шт.





250



100 А - 2 шт., 200 А - 2 шт.





КТВ-ВС однофазные





Мощность КТП-ВС(однофазная), кВА



Номинальный ток, А и количество отходящих линий





1,25



2,5 А - 2 шт.





2,5



4 А - 1 шт., 6,3 А - 1 шт.





4



10 А - 1 шт., 6,3 А - 1 шт.





6



16 А - 1 шт., 10 А - 1 шт.





10



25 А - 1 шт., 16 А - 1 шт.





Столбовые трансформаторные подстанции типа КТП-ВС (КТП-МТП) комплектуются согласно опросного листа, согласуемого с Заказчиком.

Оборудование, входящее в состав КТП ВС, не имеет общей оболочки и устанавливается на опоре воздушной линии электропередач.

Подстанция подключается к ЛЭП посредством разъединителя наружной установки РЛНД-10/400, установленного на ближайшей к подстанции опоре.

Транспортирование КТП-ВС (КТП-МТП) осуществляется комплектно любым видом автомобильного или ж/д транспорта.
