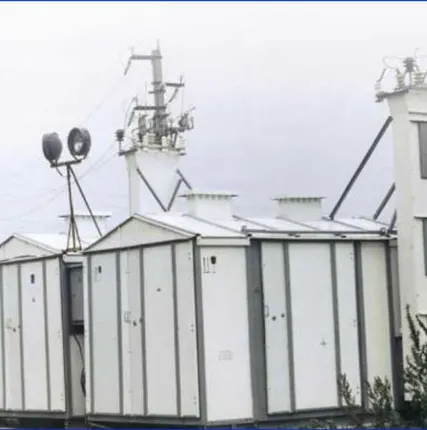

Двухтрансформаторная подстанция 2КТП-СЭЩ-Городская до 1000кВА

Описание

Опт
Серия: 2КТП;
Напряжение: 400 В;
КТПГ предназначены для приёма, транзита, преобразования и распределения электроэнергии трехфазного переменного тока частотой 50 Гц,напряжением 6(10)/0,4 кВ. Применяются для электроснабжения коммунальных сетей городов и поселков, в различных отраслях народного хозяйства.













КТП-СЭЩ-Г рассчитана для работы в условиях:

- высота установки над уровнем моря не более 1000 м;

- температура окружающего воздуха:от - 45 С до +40 С для климатического исполнения У1 (в металлическом модуле электротехнических блоков);от - 60 С до +40 С для климатического исполнения УХЛ1(в утепленном модуле электротехнических блоков);

- исполнения У3 - при поставке оборудования: УВН, силовых трансформаторов, РУНН для установки в капитальное здание по ГОСТ 15150-69 и ГОСТ 15543.1-89

-тип атмосферы II (промышленная) по ГОСТ 15150-69;- окружающая среда - промышленная атмосфера типа II по ГОСТ 15150-69,не взрывоопасная, не содержащая химически активных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

- скорость ветра до 36 м/с (скоростной напор ветра до 800 Па) при отсутствии гололеда;- скорость ветра до 15 м/с (скоростной напор ветра до 146 Па) при гололеде с толщиной льда до 20 мм.

Согласно Федерального закона 123-ФЗ "Технический регламент отребованиях пожарной безопасности"модули электротехнических блоков имеют следующие пожарно- технические характеристики:

:Степень огнестойкости- II.

Класс конструктивной пожарной опасности-С0

;Класс функциональной пожарной опасности -Ф1.5

.Конструкция КТП сейсмостойкая во всём диапазоне сейсмических воздействий землетрясения до 9 баллов по шкале MSK 64 включительно, науровне 0 м по ГОСТ 17516.1-90.

Статическая нагрузка от натяжения проводов ответвлений от воздушных линий, подключаемых к КТПГ, не должна превышать 500 Н на фаз у высоковольтного ввода (вывода).КТПГ соответствует требованиям ГОСТ 14695-80 и ТУ 3412-001-00110473-95.












Краткое описание конструкции
Модуль электротехнических блоков для КТП-СЭЩ-Г может быть выполнено в двух вариантах:
а) неутепленное, где стены выполнены из горячеоцинкованного листа толщиной 0,8 мм













б) утепленное - изготовленное из панелей типа "сэндвич" c утеплителем избазальтовой плиты













При изготовлении подстанции в модуле электротехнических блоков, в пределах каждого модуля выполнена проводка, выключатели, розетки,светильники













Для обогрева модуля электротехнических блоков применяются конвекционные панели с регулированием температуры от 0 С до +60 С, что обеспечивает поддержание заданной температуры внутри модуля









Щиток собственных нужд устанавливается в модуле сразу в рабочее положение. В компактном пластмассовом корпусе 220х364х100 установлены на DIN-рейку автоматические выключатели для обогрева, освещения, вентиляции,охранной сигнализации. Вводной автомат для собственных нужд - на 63 А.Подключение щитка собственных нужд осуществляется от КТПГ. Питание берется до вводного разъединителя со стороны секции ближайшей к место расположения щитка





.Сборка ведётся высоко квалифицированным персоналом.Особое требования предъявляются к качеству комплектующих изделий.Соединения стенок конструкций выполняюся только нержавеющими болтами.











Все детали каркаса имею порошковое покрытие,что увеличивает защиту от коррозии.













Защита металлоконструкций КТП-СЭЩ-Г от коррозии осуществлено лакокрасочными и гальваническими покрытиями.













Сборка КТП-СЭЩ-Г ведётся конвеерным способом,что уменьшает сроки изготовления и поставки заказчику.















Компановка металлических модулей КТП-СЭЩ-Г



Силовой трансформатор установлен на специальной выкатной тележке.













Применение специальной выкатной тележки позволяет устанавливать в КТП-СЭЩ-Г практически любой силовой трансформатор нужной мощности (до1000 кВА)

















.В шкафу РУНН в качестве коммутационных аппаратов могут использоваться выдвижные автоматические выключатели.На вводах и в секции устанавливаются выключатели:ВА55-41 в подстанциях мощностью до 630 кВА;ВА55-43 в подстанциях 1000 кВА.













На линиях возможна установка:

1) разъединителей-предохранителей планочных типа ARS фирмы АПАТОР ЭЛЕКТРО Польша с плавкими предохранителями ППН Кореневского завода НВА. В связи с конструктивными особенностями ARS учет электроэнергии для таких линий не выполняется (схемы №6 или 14)

.2) автоматических стационарных выключателей с ручным приводом типа ВА-СЭЩ (схемы РУНН №7 или 15)

.













Для подключения отходящих линий проводом СИП используют специально разработанный портал :








Фундаменты под модуль электротехнических блоков разрабатывает проектная организация в зависимости от данных инженерно-геологических изысканий по требованию СНиПа 2.02.01-83 "Основания зданий и сооружений "Москва 1983г, иСНиПа 2.02.03-85 "Свайные фундаменты" Москва 1985г.КТПГ устанавливается на фундаменте см. приложение А. Для КТПГ климатического исполнения У1 высота фундамента 0,2 - 0,4 м.В приложении показаны предполагаемые примеры выполнения фундаментов:- заглубленный с применением железобетонных стоек серии УСО-5А;- незаглубленный с применением стандартных бетонныхблоков типа ФБС.




Опросной лист на однотрансформаторную подстанцию КТПГ

Опросной лист на двухтрансформаторную подстанцию 2КТПГ



Отгрузка осуществляется как железнодорожным,так и автомобильным транспортом.
