Дымогенератор, полный комплект

Описание

Розница
Безналичный расчет
Доставка почтой, Доставка транспортной компанией

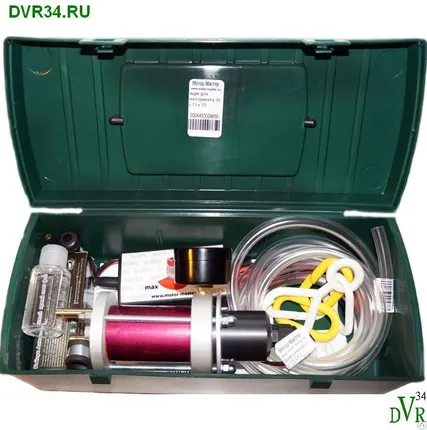

Полный комплект генератора дыма ГД-01 состоит:

— из модуля-испарителя с манометром,
— электронного регулятора мощности нагревателя,
— силиконового шланга для подачи дыма,
— дросселя-переходника для подключения к источнику сжатого воздуха
— светодиодного фонарика для подсветки мест предполагаемых утечек и неплотностей,
— пластикового ящика.

Модуль-испаритель изготовлен из алюминиевых и медных сплавов, имеет разборную конструкцию, стойкую к горюче-смазочным материалам и температуре декоративную окраску.
Для контроля давления дыма на выходе из модуля, ГД-01 комплектуется манометром.

Электронный регулятор мощности, специально разработан для плавного пуска и поддержания оптимального режима работы свечи накала модуля-испарителя. Его использование позволяет значительно продлить срок эксплуатации свечи. Кроме того, переменный резистор, позволяет настроить оптимальный режим работы в зависимости от используемого источника питания. Например, при питании от бортовой сети при заведенном двигателе, или от зарядного устройства, рекомендуется устанавливать регулятор в зоне «min». При питании от нормально заряженного аккумулятора, регулировку необходимо устанавливать в зоне «optimal», при подключении к разряженному аккумулятору, или источнику с питанием менее 12 В (но не менее 9 В.) рекомендуется делать установку ручки регулятора в зоне «max».

Примечание: Свеча накала — инерционный элемент и регулировать интенсивность дыма путем изменения положения ручки практически невозможно.

Регулировка используется для согласования с источником питания.

Устройство запитывается от штатной АКБ автомобиля или источника постоянного напряжения 11-15В и мощностью 5А.

Источником сжатого воздуха может быть гаражный компрессор или компрессор для накачки шин, запасное колесо автомобиля.

Модуль-испаритель заправляется любым жидким минеральным маслом, 30 мл достаточно для тестирования 5-10 автомобилей.

Назначение

Генератор дыма ГД-01, предназначен для эффективного поиска не герметичностей в следующих узлах двигателя: системы впуска воздуха, системы выпуска, системы охлаждения и других систем не допускающих утечек, а также для нахождения не герметичности оптики и проколов шин. Густой и белый дым, подаваемый в место предполагаемых утечек и не плотностей, под небольшим давлением в 0,2-0,5 Bar, позволяет с минимальными затратами времени выявить не плотности, которые любым другим способом выявить зачастую невозможно.
Характеристики

Напряжение питания: 12В
Ток потребления: 4 А
Производительность: 10-15 л/мин
Время непрерывной работы свечи: не более 5 мин

Порядок работы

При тестировании системы впуска, генератор дыма подвешивается в любом удобном месте, вблизи места предполагаемых утечек и не герметичностей. Входной штуцер соединяется с источником сжатого воздуха, через прилагаемый в комплекте дроссель-переходник.
Выходной штуцер генератора, с помощью прилагаемого силиконового шланга, соединяется с впускным коллектором двигателя. Входное отверстие впускного тракта (обычно это резиновая, гофрированная труба) глушится подходящим по диаметру предметом.
В генератор подается сжатый воздух под давлением примерно 1-2 Bar, клеммы питания блока электронного регулятора мощности подключаются к соответствующим клеммам АКБ. Ручка регулятора ставится в положение «max», как только из выходного штуцера генератора пошел густой дым, ручка регулятора переводится в положение «optimal» или «min». Примерно за две минуты внутренний объем двигателя наполняется дымом и в случае наличия не плотностей, он начинает выходить наружу.
По штатному манометру генератора контролируется выходное давление дыма. Оно должно быть в пределах 0,2-0,5 Bar, выше этого значения поднимать давление нельзя т.к. может выдавить сальники и другие уплотнения двигателя.



ВНИМАНИЕ!!!
