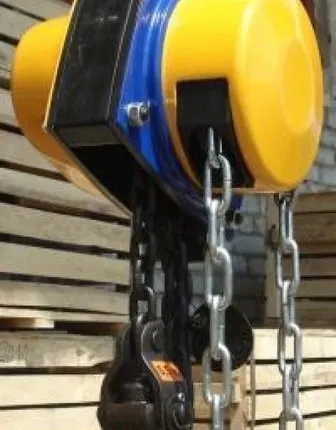

Ручные тали взрывобезопасные ТРШСп IIGb c T3 (5 т., 3 м.)

Описание

Страна-производитель:
Китай;
Высота подъема:
3 м;
Привод:
ручные;
Тип тяги:
цепные;
Тип установки:
непередвижные;
Грузоподъемность:
5 т;
Таль ручная стационарная шестеренная с поворотным кожухом тяговой цепи ТРШСп предназначена для подъёма, удержания в поднятом положении и опускания груза, а также для его перемещения по горизонтальной или наклонной плоскости, в режиме 1М по ГОСТ 25835.Таль ручная цепная может быть использована при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях, а также автолюбителями.При комплектовании кошкой тали ручные цепные ТРШСп могут применяться для перемещения груза по монорельсовому пути двутаврового профиля.Тали ручные стационарные могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части климатических факторов таль ручная цепная стационарная соответствует исполнению У1.1 ГОСТ 15150. Разрешается эксплуатация тали при температуре окружающей среды не ниже минус 40 град С. Редуктор тали — двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления. Тормоз — автоматический, дисковый, грузоупорный с коэффициентом запаса торможения более 1,5. Кожух тяговой цепи поворотный, благодаря чему положение тяговой цепи тали при работе может быть вертикальным, горизонтальным или наклонным (под любым углом), что позволяет управлять движением груза из любого положения — в том числе находясь в стороне от поднимаемого груза или даже находясь над грузом и талью.Ручные взрывобезопасные тали ТРШСп имеют следующую область применения — взрывоопасные зоны классов ВIа и ВIIa согласно гл. 7.3 ПУЭ с категорией взрывоопасных смесей IIA и IIB, температурных групп Т1, Т2 и Т3. Взрывозащищенность талей обеспечивается за счет применения материалов неопасных в отношении фрикционных искр при трении и соударении, а также ограничения максимальной температуры деталей механизма до безопасных значений (150 град С).При работе с талями необходимо соблюдать специальные условия эксплуатации — не допускать резких рывков и соударений цепи. Тали взрывобезопасные допущены для работы во взрывоопасных зонах, согласно ГОСТ Р 51330.13-99 (МЭК 60079-1496) и другим нормативным документам, регламентирующим применение оборудования во взрывоопасных зонах.Сертификатом «Центра по сертификации взрывозащищенного и рудничного электрооборудования» от 30.03.2012 подтверждено, что Продукция - тали ручные шестеренные стационарные и передвижные взрывозащищенные производства ООО «СВПК» типов ТРШСп и ТРШБп с маркировкой взрывозащиты II Ga c T3, серийный выпуск - соответствует требованиям нормативных документов ГОСТ Р ЕН 13463-1-2009 ГОСТ Р ЕН 13463-5-2009. В соответствии с сертификатом – область применения талей – взрывоопасные зоны класса 1, 2 помещений и наружных установок по ГОСТ Р ЕН 1127-1-2009 с маркировкой взрывозащиты по ГОСТ Р ЕН 13463-1-2009 и другим нормативным документам, регламентирующим применение оборудования во взрывоопасных зонах.В соответствии ГОСТ Р ЕН 13463-1-2009: п. 3.2.3) Оборудование группы II с уровнем взрывозащиты Ga предназначено для применения в местах, где взрывоопасная среда, создаваемая смесями воздуха и газов, паров или туманов, присутствует постоянно или в течение длительных периодов времени, или часто; п. 4.1) Оборудование группы II предназначено для применения во взрывоопасных газовых средах в помещениях и наружных установках, кроме подземных выработок шахт, рудников и их наземных строений; п. 6.1.2) Оборудование группы II с уровнем взрывозащиты Ga классифицируется в соответствии с температурными классами, при этом указанный в маркировке тали температурный класс Т3 соответствует максимальной температуре поверхности 200 град C; п. 14.2) применено обозначение вида взрывозащиты «с» - конструкционная безопасность.Взрывобезопасные тали ручные стационарные ТРШСп основные размеры Размер Модель ТРШСп-0,5-ЕхТ3 ТРШСп-1,0-ЕхТ3 ТРШСп-2,0-ЕхТ3 ТРШСп-3,2-ЕхТ3 H 315 315 570 570 B 190 190 190 190 b 95 95 95 95 L 210 210 250 290 L2 80 80 76 95 S 28 28 30 36 Ручные тали взрывобезопасные ТРШСп (ВБИ) основные характеристики Характеристика Модель ТРШСп-0,5-ЕхТ3 ТРШСп-1,0-ЕхТ3 ТРШСп-2,0-ЕхТ3 ТРШСп-3,2-ЕхТ3 Грузоподъемность тали, т 0,5 1,0 2,0 3,2 Масса тали (без цепей), кг 9,0 9,0 13,0 22 Тяговое усилие при номинальной нагрузке, Н 150 260 330 380 Ход тяговой цепи при подъеме груза на 1 м, м 65 65 154 231 Грузовая цепь 6×18 6×18 6×18 6×18 Высота подъема, м 3, 6, 9, 12 3, 6, 9, 12 3, 6, 9, 12 3, 6, 9, 12 Полиспастность (к-во ветвей грузовой цепи) 1 1 2 3 Строительная высота, min, мм 315 315 570 570 Взрывобезопасные тали ручные шестеренные ТРШСп - комплект поставки, поядок эксплуатации В комплект поставки тали ТРШСп (ВБИ) входит: Таль — 1шт. Подвеска нижняя — 1шт. Тяговая цепь — 1шт. Грузовая цепь — 1шт. Паспорт — 1шт. Тара (деревянный ящик или картонная коробка) — 1шт.Грузовая цепь на всех талях ТРШСп — высокопрочная 8-го класса прочности, калиброваная, круглозвенная. Размеры цепи (диаметр проволоки и шаг цепи) - 6х18. Тяговая цепь на всех талях ТРШСп — стальная круглозвенная, 5х28.Эксплуатация талей ТРШСп, техническое освидетельствование, надзор за техническим состоянием должны осуществляться в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъемных кранов».Техническое обслуживание талей ТРШСп заключается во внешнем осмотре, смазке грузовой цепи смазкой типа «Литол-24».Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного, более месяца, перерыва.Запрещается!!! применение талей ТРШСп для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; Запрещается эксплуатация тали в химически активных средах.При работе с талью необходимо строго соблюдать меры по её безопасной эксплуатации. Полная информация о мерах безопасности приведена в паспорте на таль.Изготовитель гарантирует работоспособность тали при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 2 года со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.Ручные тали стационарные шестеренные ТРШСп - устройство и принцип работы > Стационарная таль ручная цепная состоит из двух силовых щёк, верхней и нижней подвесок, редуктора с грузоупорным тормозом, корпуса, грузовой звездочки, установленной в подшипниках, тяговой звёздочки, грузовой и тяговой цепей и кожуха, вращающегося в обечайке. Запасовка грузовой и тяговой цепи произведена на заводе-изготовителе. > Редуктор тали ручной стационарной цепной представляет собой двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления. Вес (кг) :38 Тяговое усилие (кг) :34,67 Высота подъема (м) :3 Грузоподъемность (кг) :5000
