Ручные тали передвижные ТРШБМ (10 т., 6 м.)

Описание

Ручные тали передвижные ТРШАМ / ТРШБМ грузоподъемность 0,5–1,0–2,0–3,2–5,0 тонн


Передвижные тали ручные шестерённые типа ТРШАМ / ТРШБМ (с поворотным кожухом тяговой цепи) - тали нового типа, с большим разнообразием возможностей применения. Предназначены для подъёма, удержания в поднятом положении и опускания груза, а также для перемещения груза по подвесному пути двутаврового профиля в режиме не выше группы режима 1М по ГОСТ 25835.
Тали ручные шестеренные передвижные ТРШАМ/ТРШБМ могут быть использованы при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях.
Передвижные тали ручные шестеренные ТРШАМ/ТРШБМ должны подвешиваться только на двутавровые балки, номера которых указаны в паспорте (справочно - в таблице ниже), с выполнением требований по величине максимального уклона (не более 3мм на 1 метр пути) и минимального радиуса закругления подвесного пути.
Тали цепные ручные передвижные ТРШАМ / ТРШБМ могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе. Разрешается эксплуатация тали при температуре окружающей среды не ниже минус 40 град С.
Передвижная таль ручная ТРШАМ-0,5 интегрирована с кошкой типа А (без привода механизма передвижения). Передвижные тали цепные ручные ТРШБМ интегрированы с кошками типа Б (с приводом механизма передвижения).


Передвижные тали ручные шестеренные ТРШАМ / ТРШБМ имеют следующие отличительные особенности

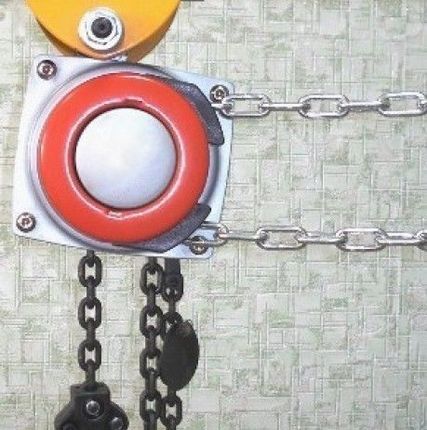

Благодаря поворотному кожуху (поворот на 360 град) управлять подъемом и опусканием груза можно из любого положения, т.е. находясь в удалении от груза. Оператор может находиться сбоку (на удалении) от поднимаемого груза, что повышает безопасность и удобство работы.
Передвижная таль цепная ручная имеет принципиально новый надежный, мало изнашивающийся, мало нагревающийся тормоз - автоматический дисковый грузоупорный с коэффициентом запаса торможения более 1,5. Делает работу тали малошумной, повышает удобство и безопасность работы.
Малая строительная высота (расстояние между опорной поверхностью двутавра и нижним крюком), позволяющая работать в условиях ограниченного пространства.
Ручные тали передвижные шестеренные ТРШАМ/ ТРШБМ требуют минимального технического обслуживания. Таль легко разбирается, не требует при обслуживании специальных инструментов.
Высокая надежность конструкции, обусловленная применением качественных конструкционных материалов и комплектующих, точностью механической обработки деталей, соблюдением технологии изготовления деталей, термообработки, нанесения покрытий, сборки узлов и изделия в целом.
Тали ручные шестеренные передвижные ТРШАМ / ТРШБМ изготавливаются со стандартной высотой подъема 3, 6, 9 и 12 метров. Возможно изготовление талей передвижных с большей высотой подъема, что стало возможно в связи с инновационной конструкцией тормоза, не допускающей его сильного нагрева при торможении.

Ручные тали передвижные шестеренные ТРШАМ / ТРШБМ: основные размеры




Модель
ТРШАМ-0,5
ТРШБМ-1,0
ТРШБМ-2,0
ТРШБМ-3,2
ТРШБМ-5,0


H
390
440
460
540
715*


h
10
10
10
15
5*


B
100
180
180
200
170*


b
100
120
125
140
210*


L
185
200
280
360
315*


L1
150
170
250
340
330*


S
28
28
36
38
47*


Номер двутавр.
балки ГОСТ 8239
14,16,18
20,22,24
16,18,20
22,24,27
20,22,24
27,30
22,24,27
33,36
24,27,33,36


Номер двутавр.
балки ГОСТ 19425
18М,24М
18М,24М
30М,36М
24М,30М
36М
24М,30М
36М,45М
30M,36M,45M



* - схема размеров для тали ТРШБМ-5,0 см. в правой нижней части страницы.




Передвижные тали цепные ручные ТРШАМ / ТРШБМ- основные характеристики



Модель
Г/п
кг)/к-во
ветвей
Цепь
d×p
(мм)
Усилие на
тягов. цепи
при номин.
нагрузке
(даН)
Тяговое
усилие
механизма
передвиж.
(даН)
Масса при
станд.
высоте h
3м (кг)
Радиус
подвесн.
пути (не
менее) м


ТРШАМ-0,5
500/1
5×15
21
-
16
1,0


ТРШБМ-1,0
1000/1
6×18
30
9,5
29,4
1,0


ТРШБМ-2,0
2000/1
8×24
32
14,5
42,4
1,6


ТРШБМ-3,2
3200/1
10×30
41
17,5
64,3
2,0


ТРШБМ-5,0
5000/1
10×30
34
14,0
88,0
2,0





Дополнительная информация

В комплект поставки тали шестеренной передвижной ТРШБМ входит: Таль — 1шт. Подвеска нижняя — 1шт. Тяговая цепь — 2шт (для тали ТРШАМ - 1 шт). Грузовая цепь — 1шт. Паспорт — 1шт. Тара (картонная коробка или деревянный ящик — 1шт. По согласованию с потребителем возможна поставка тали без тары.
Грузовая цепь на всех талях ТРШАМ / ТРШБМ — высокопрочная (8го класса прочности) калиброваная, круглозвенная. Калибр цепи (диаметр проволоки х шаг) для талей каждой грузоподъемности указан в таблице выше. Тяговая (ручная) цепь на всех талях ТРШАМ / ТРШБМ — стальная круглозвенная, 5×26 мм (на таль), 5х28мм (на кошку), оцинкованная.
Редуктор тали — двухступенчатый, двухпоточный цилиндрический соосный с передачами внешнего зацепления.
Ручная таль цепная передвижная должна эксплуатироваться в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъемных кранов». Также в соответствии с этими правилами должны осуществляться их техническое освидетельствование и надзор за техническим состоянием.
Техническое обслуживание тали заключается во внешнем осмотре её и смазке грузовой цепи консистентной смазкой типа «Литол-24».Таль передвижная должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного (более месяца) перерыва.
Передвижная таль цепная ручная ТРШБМ (ТРШАМ) не должна использоваться для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; Тали шестеренные ТРШАМ / ТРШБМ запрещается эксплуатировать в химически активных средах.
Изготовитель гарантирует работоспособность тали при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 2 года со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.

Таль ручная передвижная шестеренная ТРШБМ Основные элементы конструкции, устройство тали


Ручная таль шестеренная состоит из кошки, двух силовых щёк, нижней подвески, редуктора с грузоупорным тормозом, корпуса, грузовой звездочки, установленной в подшипниках, тяговой звёздочки, грузовой цепи, тяговых цепей и кожуха, вращающегося в обечайке.
Редуктор представляет собой двухступенчатый, двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.
Ручная таль шестеренная имеет автоматический, дисковый, грузоупорный тормоз, который состоит из гайки, навинченной на вал-шестерню. Фрикционные накладки, закрепленные на кольце, находятся между ступицей и гайкой, пружина поджимает ступицу и кольцо к гайке. Кольцо имеет три выступа в виде вилок, они входят в зацепление с тремя штырями на щеке. Штыри препятствуют провороту кольца. Тяговая звездочка свободно установлена на вал-шестерне и входит в зацепление со ступицей и вал-шестерней. Кулачок установлен на вал-шестерне и входит в зацепление с тяговой звездочкой.
Кошка состоит из щек, распорки с осью крепления к корпусу тали. В щеке на подшипниках качения установлены ведомые ролики. В щеке смонтирован механизм передвижения, состоящий из тяговой звездочки, тяговой цепи, ограничителя цепи, ведущих роликов, на ребордах которых выполнены зубчатые венцы, входящие в зацепление с валом-шестерней.При вращении тяговой звездочки посредством тяговой цепи, крутящий момент передается через вал-шестерню на ведущие ролики, который перемещают кошку по подвесному пути. От спадания тяговая цепь удерживается ограничителем.
Информация об устройстве приведена в паспорте изделия. Также информация об устройстве тали и принципе её работы доступна по ссылке ниже (кликом по картинке под этим текстом, скачивается файл в PDF).




Вес (кг):170,0
Тяговое усилие (кг):44,87
Высота подъема (м):6
Грузоподъемность (кг):10000
