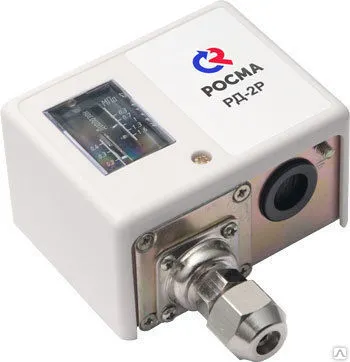

РД-2Р Реле давления для жидких и газообразных неагрессивных сред

Описание

Опт / Розница
Наличный расчет, Безналичный расчет, Предоплата
Уточняется при заказе
Реле давления или прессостат применяется для переключения электрических цепей при изменении разницы давления неагрессивных к медным сплавам жидких или газообразных, не вязких и не кристаллизующихся сред с максимальной температурой 110 °C (воздух, масло, вода, хладоны). Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта, и реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращается в исходное положение. Реле давления относится к категории автоматических приборов.

Универсальность реле давления заключается в возможности работать как при повышении, так и при понижении давления.

Область применения реле давления: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов, в частности, реле давления устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах РД обеспечивают работу агрегата в автоматическом режиме.​



Воспроизводимость

±2%



Контакты

Однополюсный перекидной контакт



Электрические характеристики

8 А ~220 В
16 А ~110 В



Рабочая температура

Окружающая среда: до +70 °C
Измеряемая среда: −10…+110 °C



Корпус

IP42, алитированная сталь 10



Крышка

Пластик, цвет белый



Материалы

Штуцер и накидная гайка — хромированная сталь 10
Кронштейн и механизм — анодированная сталь 10
Сильфон — медный сплав



Шкала

Алюминий, цвет черный



Стекло

Органическое



Способ присоединения

Накидная гайка для крепления капилляра



Резьба присоединения

G¼



Варианты монтажа

На приборную панель или с помощью кронштейна



Техническая документация

ТУ 4218-001-4719015564-2010
ГОСТ 26005-83






Дополнительные характеристики



Диапазон показаний, МПа

−0,07…0,3



Диапазон показаний, МПа

−0,07…0,6



Диапазон показаний, МПа

0,1…1



Диапазон показаний, МПа

0,5…1,6



Диапазон показаний, МПа

0,5…2,4



Диапазон показаний, МПа

0,5…3



Дифференциал, МПа (настраиваемый)

0,02…0,15



Дифференциал, МПа (настраиваемый)

0,06…0,4



Дифференциал, МПа (настраиваемый)

0,1…0,3



Дифференциал, МПа (настраиваемый)

0,1…0,4



Дифференциал, МПа (настраиваемый)

0,2…0,5



Дифференциал, МПа (настраиваемый)

0,5…1
