Реле контроля фаз РКФ-М05-1-15 (АС100, 220, 415В)в

Описание

Опт / Розница
Самовывоз, Доставка курьером, Доставка почтой, Ещё 1 способ, Доставка транспортной компанией
Страна-производитель: Россия;
Общие сведения
Реле контроля фаз РКФ-М05 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв, чередование и "слипание" фаз, линейное превышение (снижение) напряжения выше (ниже) установленного значения.
Контроль перенапряжения по любой из фаз
Контроль снижения напряжения любой из фаз
Контроль обрыва фаз
Контроль "слипания" фаз
Контроль чередования фаз (только в РКФ-М05-1-15)
Регулируемый верхний порог срабатывания от 105 до 130%Uном
Регулируемый нижний порог срабатывания от 70 до 95% Uном
Регулируемая задержка срабатывания от 0,1 до 10с
Реле контролирует:
Контроль обрыва, чередования и слипания фаз. ОБЩИЕ СВЕДЕНИЯ
Реле контроля фаз РКФ-М05-1-15 предназначено для контроля трёхфазного
напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв,
чередование (только реле РКФ-М05-1-15) и «слипание» фаз, линейное
превышение (снижение) напряжения выше (ниже) установленного значения.
• Контроль перенапряжения по любой из фаз
• Контроль снижения напряжения любой из фаз
• Контроль обрыва фаз
• Контроль "слипания" фаз
• Контроль чередования фаз
• Регулируемый верхний порог срабатывания от 105 до 130%Uном
• Регулируемый нижний порог срабатывания от 70 до 95% Uном
• Регулируемая задержка срабатывания от 0,1 до 10с

УСЛОВИЯ ЭКСПЛУАТАЦИИ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2
. Воздействие
электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А,
расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию
помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р
51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. Сопротивление изоляции реле, не бывших в эксплуатации,
соответствует ряду 3 по ГОСТ 12434 - 83. Конденсация влаги на поверхности изделия не
допускается.

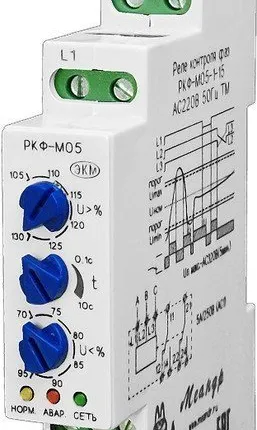

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением
проводов питания и коммутируемых электрических цепей. Крепление осуществляется на
монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность.
Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в
крайние отверстия, расположенные на тыльной с тороне корпуса. Конструкция клемм
обеспечивает надёжный зажим проводов сечением до 2,5мм2
. На лицевой панели прибора
расположены: поворотный переключатель для установки верхнего «U>%» порога срабатывания,
поворотный переключатель для установки времени задержки срабатывания, поворотный
переключатель для установки нижнего «U<%» порога срабатывания, жёлтый индикатор
включения исполнительного реле «НОРМ.», красный индикатор ошибок сети «АВАР.», зелёный
индикатор включения напряжения питания.

ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
Реле не требует оперативного питания, питается от контролируемой сети трёхфазного
напряжения. Подключение контролируемой сети производится к клеммам L1, L2, L3.
Встроенное электромагнитное реле включается при подаче питания, если все контролируемые
параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМ.», при
этом контакты реле 11-14, 21-24 замыкаются, а контакты 11-12, 21-22-размыкаются. При
возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле
выключится по окончании отсчёта времени срабатывания реле, если задержка установлена. При
этом контакты, 11-14, 21-24 - разомкнуться, контакты 11-12, 21-22 - замкнуться и включится
мигающий индикатор «АВАР.». При пропадании двух или трёх фаз одновременно реле
выключится без отсчёта задержки времени срабатывания. При возвращении контролируемого
параметра в норму, реле включится сразу, без учёта задержки времени срабатывания, о чем
будет сигнализировать мигающий индикатор «НОРМ.».

ВНИМАНИЕ: В конструкции изделия применено поляризованное электромагнитное реле с двумя
устойчивыми состояниями. При транспортировке может произойти самопроизвольное
переключение контактов реле из-за воздействия вибрации или одиночных ударов, что не
является признаком дефектности реле. Для восстановления исходного (выключенного) состояния
контактов перед вводом реле в эксплуатацию необходимо кратковременно (на 2-3 секунды)
подать на реле напряжение питания.
