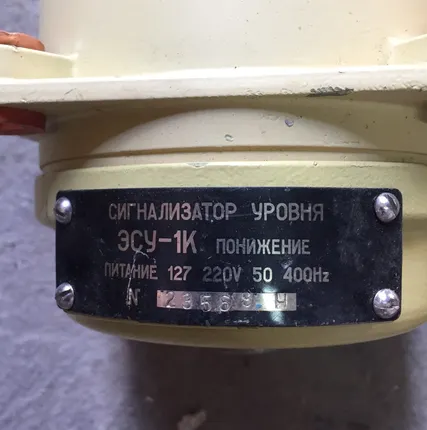

Сигнализатор уровня электронный ЭСУ-1К

Описание

Сигнализатор предназначен для контроля уровня жидких сред и формирования релейного выходного сигнала при достижении контролируемой средой заданного уровня. Сигнализатор осуществляет контроль уровня следующих электропроводных и неэлектропроводных жидкостей: пресной и морской воды, дистиллята, бидистиллята, масла, фреона, кислот и щелочей, различных жидких фракций нефти, перекиси водорода, метанола - яда технического, спирта этилового, а также для контроля границы раздела двух перечисленных выше жидкостей с резко отличающимися диэлектрическими постоянными. Принцип действия сигнализатора основан на преобразовании изменения электрической емкости чувствительного элемента датчика в зависимости от положения уровня контролируемой среды. Погружение чувствительного элемента в контролируемую среду вызывает увеличение его емкости, а извлечение из среды - уменьшение емкости.

Сигнализатор предназначен для контроля уровня жидких сред и формирования релейного выходного сигнала при достижении контролируемой средой заданного уровня. Сигнализатор осуществляет контроль уровня следующих электропроводных и неэлектропроводных жидкостей: пресной и морской воды, дистиллята, бидистиллята, масла, фреона, кислот и щелочей, различных жидких фракций нефти, перекиси водорода, метанола - яда технического, спирта этилового, а также для контроля границы раздела двух перечисленных выше жидкостей с резко отличающимися диэлектрическими постоянными. Принцип действия сигнализатора основан на преобразовании изменения электрической емкости чувствительного элемента датчика в зависимости от положения уровня контролируемой среды. Погружение чувствительного элемента в контролируемую среду вызывает увеличение его емкости, а извлечение из среды - уменьшение емкости.


Маркировка датчиков ДЕ-1КГВ, ДЕ-2КГВ, ДЕ-1КВВ, ДЕ-2КВВ
Датчик должен иметь маркировку взрывозащиты "IExibdIIBT4 в комплекте ЭСУ-1К"


Материал корпуса - сплав АК-12, детали датчиков, соприкасающиеся с контролируемой средой, изготавливаются из стали 12х18Н10Т и фторопласта 4. Сигнализатор выпускается для сигнализации повышения уровня "В" или понижения уровня "Н".

Комплект поставки
В комплект поставки входят: блок питания и сигнализации — 1 шт.; датчик (по заказу) — 1 шт.; одиночный ЗИП — 1 комплект; групповой ЗИП — 1 комплект; КМЧ — 1 комплект; паспорт — 1 экз.; ТО и ИЭ — 1 экз. на 10 сигнализаторов, но не менее 1 экз. в один адрес. Для взрывозащищенного исполнения ТО и ИЭ поставляется с каждым сигнализатором.

Комплект ЗИП и КМЧ
В комплект одиночного ЗИП входят:

предохранитель ВПТ 6-2-0,25 — 2 шт.;

ключ торцовый для взрывозащищенного исполнения — 1 шт.;

Групповой комплект по составу указывается в договоре.

В комплект монтажных частей входят:

болт М8х35-4.6-049 — 4 шт.;

шайба 8-04-049 — 4 шт.;

шайба 8-65Г-049 — 4 шт.;

втулка 336 — 4 шт.;

втулка 020 — 4 шт.

Пример записи при заказе
"Сигнализатор уровня ЭСУ-1К ТУ 25-02-463-72" в составе:

а) блок питания и сигнализации, параметры питания: U=220 В, F=50 Гц, сигнализация при повышении уровня;

б) датчик ДЕ-1КВ, длина электрода - 300 мм, среда - морская вода.

Блок питания и сигнализации размещается вне взрывоопасных помещений. Щит, на котором устанавливается блок питания и сигнализации, должен быть заземлен. Болты завинчиваются до полного выпрямления пружинной шайбы.
Датчики ДЕ-1КГ, ДЕ-2КГ, ДЕ-1КГВ, ДЕ-2КГВ устанавливаются горизонтально, а датчики ДЕ-1КВ, ДЕ-2КВ, ДЕ-1КВВ, ДЕ-2КВВ - вертикально.
Датчики ДЕ-1КГВ, ДЕ-2КГВ, ДЕ-1КВВ, ДЕ-2КВВ могут устанавливаться во взрывоопасных зонах.
Перед установкой датчика с него предварительно снимается и вваривается соответственно в объект контроля штуцер. Затем датчик вворачивается в штуцер до обеспечения надежного уплотнения с помощью прокладки. Для подсоединения кабеля необходимо вывернуть винты и снять крышку. Электромонтаж выполнить по схеме внешних соединений.
