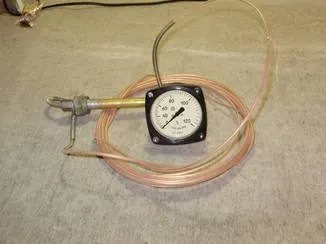

Термометр манометрический ТКП-60/3М

Описание

Термометр манометрический ТКП-60/3М2
Описание ,
характеристики,
параметры: Термометр ТКП-60/3М2 манометрический показывающий виброустойчивый предназначен для непрерывного измерения температуры воды, масла и других неагрессивных жидкостей в дизельных установках.

По устойчивости к воздействию температуры и влажности окружающего воздуха термометр соответствует группе исполнения Д3 по ГОСТ 12997-84 и имеет исполнение В, категорию 4 по ГОСТ 15150-69, но для работы при температуре от минус 60 до плюс 80оС.

По защищенности от воздействия окружающей среды термометр имеет исполнение, защищенное от попадания внутрь пыли и воды (степень защиты IP53 по ГОСТ 14254-96).

Технические данные



Пределы измерений: 0-120; 0-150 оС

Диаметр корпуса 60; 100; 160 мм.

Длина соединительного капилляра 1,6; 2,5; 4; 6; 8; 10; 12; 16 м.

Класс точности 2,5.

Длина погружения термобаллона термометра 100 мм.



Примечания:

1. Класс точности термометра устанавливается для последних двух третей температурной шкалы, а на первой трети шкалы – не ниже последующего класса точности. На первой шестой части класс точности не регламентируется.

2. Предельное отклонение длины соединительного капилляра ±10%.

3. Предельное отклонение длины погружения термобаллона ±5%.



Рабочий предел измерений термометра равен последним 2/3 диапазона измерений.

Вариация показаний термометров не должна превышать абсолютного значения предела допускаемой основной погрешности.

Термометр устойчив к воздействию температуры окружающего воздуха от минус 60 до плюс 80оС и относительной влажности 98% при температуре 35 оС.

Предел допускаемой дополнительной погрешности показаний термометра не должен превышать ±0,4% от диапазона измерений, из-за изменения температуры окружающего воздуха на каждые 10оС и 0,01% на каждый метр соединительного капилляра.

Термометр выдерживает воздействие перегрузки от температуры измеряемой среды, превышающей верхний предел на 4% от диапазона измерений.

Термометр устойчив и прочен к воздействию синусоидальных вибраций с параметрами по группе исполнения F2 ГОСТ 12997-84, но в диапазоне частот от 5 до 700 Гц.

Термобаллон термометра виброустойчив при виброускорении 100 м/с2 в диапазоне частот от 5 до 3600 Гц с аплитудой колебаний до 1,5 мм.

Термометр устойчив к воздействию одиночных ударов с параметрами: длительность ударного импульса в пределах 0,5 – 30 мс, пиковое ускорение м/с2.

Термометр в транспортной таре прочен к воздействию вибрации по группе № 2 ГОСТ 12997-84 частотой от 10 до 55 Гц, действующей вдоль трех взаимно перпендикулярных осей тары или в направлении, обозначенном на таре.

Термометр работоспособен при длительных наклонах корпуса в любом направлении до 45о. Предел допускаемой дополнительной погрешности показаний при наклонах не должен превышать половины абсолютного значения предела допускаемой основной погрешности.

Термометр работоспособен в условиях качки в любых направлениях до 45о периодом

7 – 19 мс.

Термометр устойчив к воздействию плесневых грибов и не превышает характеристик балла по ГОСТ 9.048-89.

Термометр устойчив к воздействию морского тумана.

Давление измеряемой среды не более 6,3 МПа (64 кгс/см2)

Тип соединения с технологическими трубопроводами термобаллона термометра – соединение 6 – 18 ГОСТ 26331-94.

Масса термометра не более 1,1кг.
Примечание: Термометр манометрический ТКП-60/3М2
