Воздухосборник (ресивер воздушный) В-8 м3

Описание

Опт / Розница
Для воздухосборников В-0,5; В-1 устанавливается клапан предохранительный Ду 80 Рн 9,2. Для воздухосборников В-2; В-3,2; В-4; В-6,3; В-8; В-10 устанавливается клапан предохранительный Ду 50 Рн 9,2. Во всех воздухосборниках устанавливается манометр МПЧ У16кг/см кв. 1,5D 160 и кран натяжной муфтовый, клапан(вентиль) Ду 25 т/ф 15Б 1бк.
Диапазон рабочей температуры воздухосборников серии В от -40оС до +180оС. Вид климатического исполнения- УХЛ1, сейсмичность района эксплуатации воздухосборников - до 6 баллов по двенадцатибалльной шкале. Марка стали: 09Г2С по ГОСТ 5520.


Примечания: 1. Уплотнительная поверхность фланцевых соединений- "соединительный выступ".
2. Условное давление фланцев штуцеров 1,6 МПа.
3. На воздухосборниках В-0,5; В-1; В-2; В-3,2; В-4 предохранительный клапан устанавливают на штуцер 3.
4. Воздухосборники В-0,5; В-1 изготавливают без люка К.

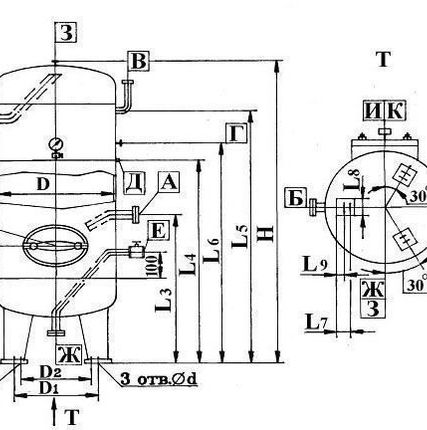

Параметры:





Воздухосборник В-8





D



1600 мм





D1



1410 мм





D2



1044 мм





d



35 мм





d1



М20





H



4595 мм





L1



3625 мм





L2



1000 мм





L3



1600 мм





L4



2800 мм





L5



3500 мм





L6



3000 мм





L7



160 мм





L8



200 мм





L9



40 мм





Масса



1720 кг





Условный проход штуцера А(вход воздуха)



150 мм





Условный проход штуцера Б(выход воздуха)



150 мм





Условный проход штуцера В(установка предохранительного клапана)



80 мм





Условный проход штуцера Г(к регулятору производительности)



15 мм





Условный проход штуцера Д(к манометру в машинном отделении)



М120х1,5





Условный проход штуцера Е(выход конденсата)



2 мм





Условный проход штуцера Ж(выход остатка)



50 мм





Условный проход штуцера З(резервный)



59 мм





Условный проход штуцера И(установка манометра)



М20х1,5





Условный проходК(люк)



420х325 мм
