Кран КС 55713-6К Клинцы 25т. стрела 21,7

Описание

Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка транспортной компанией, Доставка автопарком компании
Бренд: МАЗ;
Шасси: на базе МАЗ;
Эксплуатация: новые;
Грузоподъемность: 25 т;
Колёсная формула: 6х4;
Страна-производитель: Россия;
Высота подъема: 21.7 м;
КС-55713-6К — преодолевает большие расстояния

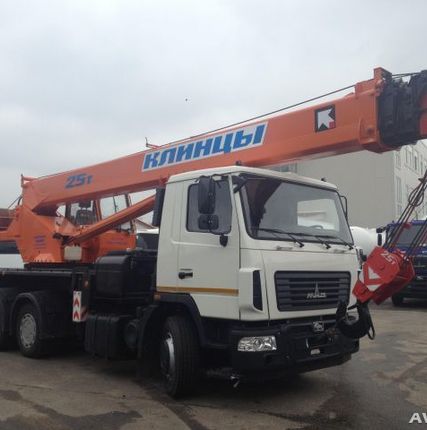

Кран стреловой автомобильный КС-55713-6К грузоподъемностью 25 тонн монтируется на шасси автомобиля МАЗ-630303А3.
Надежность и стабильность шасси МАЗ является нормой жизни.
Высокая скорость передвижения позволяет говорить о возможности преодоления автокраном больших расстояний и о незаменимости данной модели при работе на рассредоточенных объектах. Шасси обладает отличной маневренностью и легкостью управления, что позволяет использовать кран на объектах с различными типами подъездных путей.
Большой опорный контур (4,9 х 5,8), дополнительная комплектация гуськом с изменяемой геометрией наклона, надежное шасси, круговая зона работы, пять режимов работы, возможность работы в стесненных условиях — все это делает данную модель функциональной, высокопроизводительной и как следствие самой востребованной на рынке.

Привод исполнительных механизмов
Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.
Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.
Гидравлическая система скомпонованная на базе импортных комплектующих позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций и возможность одновременного совмещения любых крановых операций.

Стрела и система телескопирования

Трехсекционная телескопическая стрела длиной 9—21 метров во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом — широкую рабочую зону и большую высоту перемещения груза при работе.
Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Дополнительная комплектация расширяет спектр возможностей
Дополнительное оснащение стрелы решетчатым гуськом длиной 7,5 метров с возможностью установки под углом 0 и 30 градусов по отношению к стреле позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Функциональность и производительность

За счет большого размера опорного контура (4,9 х 5,8 !!!) кран может производить работы с грузами в круговой зоне 360 градусов, что позволяет минимизировать количество перестановок при работе на объекте. Таким образом, функциональность и производительность данной модели крана на рабочих площадках значительно превышает показатели существующих аналогов.
Для удобства работы в стесненных условиях предусмотрен режим работы с установкой крана на опоры при втянутых балках выносных опор.

Несущие конструкции оптимальной массы
Основные несущие конструкции сварены из высокопрочной стали 10ХСНД, максимально облегчены, имеют прекрасные жесткостные характеристики.
Все сварные соединения выполняются на полуавтоматическом и автоматическом сварочном оборудовании отечественных и европейских производителей, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.

Надежность автокрана
Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасность автокрана
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе ограничитель нагрузки крана ОНК с цифровой индикацией параметров работы на дисплее в кабине крановщика, в состав которого входит встроенный прибор фиксации характеристик — «чёрный ящик» и модуль защиты крана от опасного напряжения МЗОН для работы вблизи линий электропередач. ОНК в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты, необходимой для работы в стесненных условиях работы вблизи линий электропередач.

Удобное рабочее место крановщика
Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов.
Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.

Гарантии
Гарантийный срок эксплуатации крана — 18 месяцев или 1 000 моточасов наработки в крановом режиме с момента передачи крана потребителю. Срок службы крана при 1,5-сменной работе в паспортном режиме составляет 10 лет. Каждый кран укомплектован индивидуальным комплектом ЗИП на базовое шасси и на крановую установку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:




Основная характеристика крана



Максимальный грузовой момент, т.м

80,0



Грузоподъёмность максимальная, т

25



Длина стрелы, м

9-21



Длина гуська, м

7,5



Угол установки гуська, град.

0 и 30



Зона работы крана, град.

250 и 360



Максимальная высота подъёма крюка, м



- с основной стрелой 21 м

21,6



- с основной стрелой 21 м и гуськом 7,5 м

29,3



Максимальная глубина опускания крюка от уровня земли при стреле 9,0 м ,вылете 5,0 м и 6-ти кратной запасовке каната, м

13,0



Вылет минимальный, м

2,0



Вылет, максимальный, м (Для зоны работы крана 90º)



а) «проектный» (без нагрузки)

19,6



б) «рабочий» (с грузом на крюке)

19,5



Вылет при максимальной грузоподъёмности, м

3,2



Максимальная масса груза при телескопировании, т

6,0



Максимальная масса груза, с которой допускается передвижение стрелового крана, т

передвижение крана с грузом ЗАПРЕЩАЕТСЯ!



Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания лебёдкой, т

4,5



Режимы работы



5 режимов работы:



в рабочей зоне 250° с основной стрелой (9-21м) на выдвинутых балках выдвижных опор;





в рабочей зоне 250° с основной стрелой (9-15м) на втянутых балках выдвижных опор;





в рабочей зоне 360° с основной стрелой (9-21м) на выдвинутых балках выдвижных опор;





в рабочей зоне 250° с основной стрелой (21м) и гуськом 7,5 м на выдвинутых балках выдвижных опор с углом наклона гуська 0°.





в рабочей зоне 250° с основной стрелой (21м) и гуськом 7,5 м на выдвинутых балках выдвижных опор с углом наклона гуська 30°.





Геометрические параметры крана



База, м

3,81+1,40



Колея, м :



- передних колёс

2,03



- задних колёс (между серединами двойных скатов)

1,79



тип опор

выдвижные



База выносных опор, м

4,9



Размер опорного контура вдоль х поперёк оси шасси, м



при выдвинутых балках выдвижных опор

4,9 х 5,8



при втянутых балках выдвижных опор

4,9 х 2,27



Задний габарит, м

3,015



Радиус поворота (по габариту основной стрелы), м

10,05



Габаритные размеры крана в транспортном положении ,м



длина х ширина х высота

11,06 х 2,5 х 3,7



Скорости рабочих движений



Скорость подъёма-опускания груза, м/мин



- номинальная при 6-ти кратной запасовке каната (с грузом 18,0 т)

6,5



- увеличенная при 6-ти кратной запасовке каната (с грузом 4,5 т)

13,0



- максимальная при кратности полиспаста каната 1 (с грузом 2,0 т)

40,0



Скорость посадки груза, м/мин

0,2



Скорость передвижения крана своим ходом, км/ч

50,0



Скорость механизма телескопирования секций стрелы (выдвижения – втягивания секций стрелы), м/с (м/мин)

0,25 (15,0)



Частота вращения поворотной части, об/мин

0,96



Время полного изменения вылета, с (мин), при частоте вращения двигателя до 1200 об/мин.:



от максимального до минимального

45 (0,75)



от минимального до максимального

45 (0,75)



Дополнительные характеристики



Преодолеваемый краном подъём, % (градусы):



своим ходом

25 (14)



на буксире

18 (10)



Способ управления:



механизмами поворотной рамы

гидравлический



выносными опорами

гидравлический



механизмом передвижения (шасси)

механический



Масса крана в транспортном положении, т (включая 2-х человек в кабине водителя, комплект ЗИПа) Допустимое отклонение ± 1,5%



кран с основной стрелой

22,35



кран с основной стрелой и гуськом

22,85



Масса основных сборочных частей крана, т, не более:



крановой установки

12,85



противовес

0,4



стрела

3,65



гусёк

0,45



Распределение нагрузки по осям в транспортном положении, кН (тс) Допустимое отклонение ± 1,5%:



передняя ось





кран с основной стрелой

60,76 (6,20)



кран с основной стрелой и гуськом

63,70 (6,50)



задняя тележка





кран с основной стрелой

158,27 (16,15)



кран с основной стрелой и гуськом

160,23 (16,35)



Максимальная нагрузка на выносную опору, т

25,40



Контрольный расход топлива в крановом режиме, л/ч, не более

13,00



Заправочные ёмкости:



Гидросистема (в том числе гидробак), л

385 (240)



Топливный бак отопителя, л

5,00



Картер механизма поворота, л

5,00



Редуктор грузовой лебёдки, л

11,00



Температура эксплуатации, град.

от -40° до +40°



Общая характеристика шасси



Тип шасси

МАЗ-6303А3



Осевая формула

1-2



Колесная формула привода и управления

6 х 4



Тип трансмиссии

механическая



Система управления поворотом колес

рулевой механизм типа «винт-гайка на циркулирующих шарнирах - рейка-сектор», рулевой привод с гидроусилителем



Система торможения:



рабочая -двухконтурная с пневматическим приводом АБС, с разделением на контуры передней оси и задней тележки, тормозные механизмы всех колес - барабанные





стояночная - тормозные механизмы колес задней тележки с приводом от пружинных энергоаккумуляторов





запасная -один из контуров рабочей тормозной системы или стояночная тормозная система





вспомогательная - газодинамическое торможение двигателя заслонкой, установленной в выпускной системе





Система подрессоривания мостов

рессорная с амортизатором



Типоразмер шин:

11.00 R20 или 12.00 R20



Тип двигателя

ЯМЗ-6562.10 (Евро3)





четырёхтактный, дизельный, с турбонаддувом и промежуточным охлаждением



Установленная номинальная мощность при частоте 200 рад/с (1900 об/мин), кВт (л.с.)

181,8 (247)



Удельный расход топлива, г/кВтч

223



Вместимость топливного бака, м3

0,2



Запас хода, км

700



Допускаемые нагрузки на мосты при движении, кН (т)



На передние мосты

63,70 (6,5)



На задние мосты

160,23 (16,35)



Распределение массы шасси, т:



на передние мосты

45,08 (4,6)



на задние мосты

45,08 (4,6)
