Установка изолирования проводов

Описание

Безналичный расчет
Самовывоз, Доставка курьером, Доставка транспортной компанией, Ещё 1 способ, Доставка автопарком компании

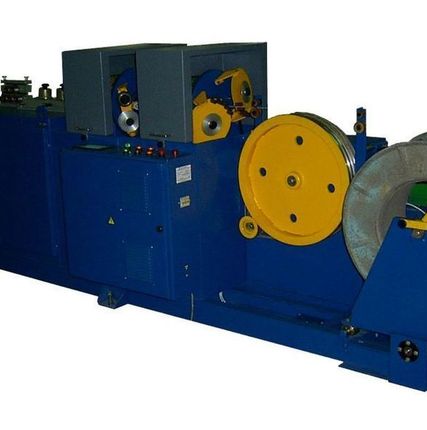

Установка предназначена для изолирования ленточными изолировочными материалами провода с одновременной укладкой его на металлический барабан.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА





1. Максимальные размеры провода, мм









1.1. Ширина



16





1.2. Толщина



5





2. Ширина изоляционной ленты, мм



15…20





3. Количество обмоточных головок, шт



2





4. Количество бобин изолировочного материала,
устанавливаемых на одну обмоточную головку, шт



2





5. Частота вращения обмоточной головки, об/мин



150…430





6. Линейная скорость провода, м/мин



2,1…6,0





7. Привод обмоточной головки









7.1. Электродвигатель, тип



АИР 80 А8У2





7.1.1. Мощность, кВт



0,37





7.1.2. Частота вращения, об/мин



690





7.2. Преобразователь частоты, тип



V1000
VZAB0P4BAA





7.2.1. Мощность, кВт



0,4





7.2.2. Выходная частота, Гц



0-90





7.2.3. Выходное напряжение, В



220





8. Привод тягового барабана
(мотор-редуктор CMU50-U90-750-1.8
0.37-570-380-50(4p))









8.1. Электродвигатель, тип



MOTIVE 71 В4





8.1.1. Мощность, кВт



0,37





8.1.2. Частота вращения, об/мин



1366





8.2. Редукторы









8.2.1. Тип/передаточное отношение



MU50/25





8.2.2. Тип/передаточное отношение



MU90/30





8.3. Преобразователь частоты, тип



V1000
VZAB0P4BAA





8.3.1. Мощность, кВт



0,4





8.3.2. Выходная частота, Гц



0-90





8.3.3. Выходное напряжение, В



220





9. Привод приемного барабана









9.1. Электродвигатель, тип



АИР63В4УЗ





9.1.1. Мощность, кВт



0,37





9.1.2. Чстота вращения, об/мин



1320





9.2. Редуктор









9.2.1. Тип/передаточное отношение



NMRV-050/100





9.3. Преобразователь частоты, тип



CIMR-F7Z40P71B





9.3.1. Мощность, кВт



0,75





9.3.2. Выходная частота, Гц



0-90





9.3.3. Выходное напряжение, В



380





10. Привод ходового винта раскладчика









10.1. Электродвигатель, тип



MOTIVE 71B6





10.1.1. Мощность, кВт



0,25





10.1.2. Частота вращения, об/мин



933





10.2. Редуктор









10.2.1. Тип/передаточное отношение



NMRV-050/100





10.3. Преобразователь частоты, тип



V1000
VZAB0P4BAA





10.3.1. Мощность, кВт



0,4





10.3.2. Выходная частота, Гц



0-90





10.3.3. Выходное напряжение, В



220





11. Установленная мощность, кВт



1,73





12. Габаритные размеры, мм









12.1. Длина без удлинителя



3950





12.2. Длина с удлинителем



4500





12.3. Ширина



1160





12.4. Высота



1050





13. Масса,кг



1050





Возможны изменения основных параметров по Вашему техническому заданию
