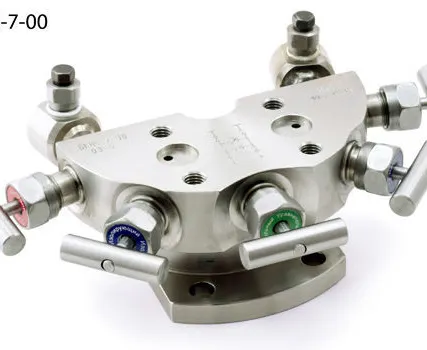

Блок клапанный БКН3-4-00,БКН3-4-10, БКН3-4-11, БКН5-7-00

Описание

Опт / Розница
Затвор с самоцентрирующимся игольчатым золотником.
Класс герметичности А по ГОСТ Р 54808.
Подключение датчиков разности давлений к импульсным линиям посредством монтажных фланцев.
Блок клапанный БКН3 имеет исполнения, позволяющие выполнять дренаж импульсной линии до или после изолирующих клапанов и подключать контрольное метрологическое оборудование.
Конструкция блока клапанного БКН5 позволяет подключать контрольное метрологическое оборудование без отключения датчика от рабочей среды.

Назначение

Блоки клапанные БКН3 и БКН5 предназначены для подключения к импульсным линиям датчиков разности давлений Сапфир, ЭнИ-100, ТЖИУ, Метран, АИР и др.

Выпускаются по техническим условиям ЭИ003-00.000 ТУ

Конструктивные особенности блоков клапанных БКН3 и БКН5


Блок клапанный БКН3-4-00 позволяет выполнять дренаж импульсный линии до изолирующих клапанов.
Блоки клапанные БКН3-4-10 и БКН3-4-11 имеют отверстия с резьбой К1/4″ для подключения контрольного оборудования. Отличаются расположением дренажных отверстий в зависимости от исполнения. В отверстия ввернуты штуцеры с пробками, позволяющими выполнять дренаж импульсных линий после изолирующих клапанов.
Блок клапанный БКН5-7-00 снабжен двумя дополнительными клапанами «дренаж/контроль», с помощью которых можно подсоединять контрольное оборудование без отключения датчика от рабочей среды.


Габаритные и присоединительные размеры, гидравлические схемы БКН3 и БКН5


ДД — датчик разности давлений
Клапаны

И — изолирующий
У — уравнительный




БКН3



БКН3-4-00



БКН3-4-10



БКН3-4-11



БКН5-7-00



Технические характеристики блоков клапанных БКН3, БКН5


Таблица 1


Параметр
Значение




Рабочая среда
жидкость, пар, газ (в т.ч. газообразный кислород)


Условное давление рабочей среды, МПа
40


Температурный диапазон рабочей среды, °С
-60...+150


Класс герметичности
А по ГОСТ Р 54808


Масса БКН5-7-00, кг
2,6


Масса остальных блоков, кг
2,2




Материалы, контактирующие с рабочей средой


Таблица 2


Корпусные детали
Конусный золотник клапана
Сальниковое уплотнение штока




12Х18Н10Т
14Х17Н2
фторопласт Ф-4




Пример монтажа клапанного блока на трубе диаметром ⌀ 50 мм



Гарантийные обязательства


Таблица 3


Параметр
Значение




Гарантийный срок эксплуатации, месяцы
36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления




Комплект поставки


Таблица 4


Наименование
Количество




Блок клапанный
1


Паспорт
1


Кольцо уплотнительное: резиновое группа 2-2 ГОСТ 18829 или фторопластовое (коды К и Ф по заказу)
2


Шайба 10
4


Болт М10×25
4


Комплект монтажных частей
по заказу (см. раздел Блоки клапанные. КМЧ)




Пример обозначения при заказе




БКН3
К




1
2





Наименование.
Код К — указывается для клапанных блоков, предназначенных для работы на газообразном кислороде.
Код Ф — указывается при заказе клапанного блока с уплотнительными кольцами из фторопласта Ф-4.
