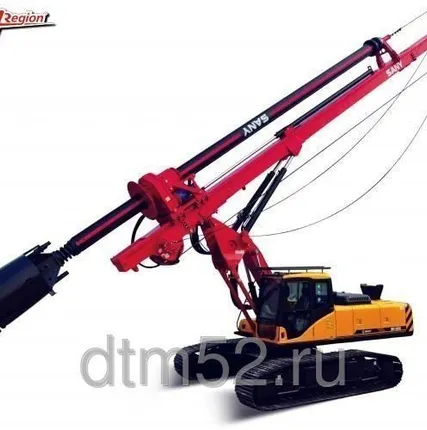

Буровая установка SANY SR250R

Описание

Наличный расчет, Безналичный расчет
Самовывоз, Доставка автопарком компании
1. Роторная буровая установка SANY SR250R, страна-производитель Китай (КНР), выполнена на базе шасси Caterpillar (США), является высокоэффективным обоудованием, которое применяется при сооружении свайных фундаментов для объектов промышленного и гражданского строительства (высотные здания и сооружения, мосты, гидротехнические сооружения и другие). Роторная буровая установка имеет следующие параметры: максимальная глубина бурения 56 метров, максимальный диаметр скважины 2300 мм, полная масса буровой установки, оснащённой стандартной штангой 74 тонн. Манипулирование и контроль всей машины размещается в комфортабельной кабине управления.

2. Буровая установка буро-вращательного типа, является современной строительной машиной, сконструированной по классической схеме механизма с изменяемым вылетом стрелы (выполнена с применением популярной конструкции параллелограмма, благодаря чему машина стала более эффективной и эластичной в эксплуатации). Мачта выполнена с применением специальных марок высокопрочных сталей. Требуется совершать минимум операций по перемещению машины. Надёжность буровой установки обеспечивается с использованием узлов и агрегатов: гидравлические элементы Boch Rexroth (Германия), рукава высокого давления Parker Hannifin (США), коробка передач привода вращения Brevini (Италия), двигатель Mitsubishi (Япония), который имеет функцию автоматического ускорения/снижения скорости, что позволяет уменьшать расход топлива на 5 – 10 %.

3. Буровая установка имеет гидросистему, оборудованную независимой системой охлаждения масла для обеспечения её непрерывной работы, электронную систему управления и контроля работы буровой установки. Все элементы электронной системы управления импортного производства. Данная машина применяет электронные устройства балансирования Rexroth с переключением между ручным и автоматическим управлением, которые контролируют и сохраняют мачту в постоянном вертикальном положении относительно скважины. В мачте буровой установки применяется коробчатая конструкция, с установкой внутри перегородкой для усиления прочности против кручения и обеспечения изгибоустойчивости. Мачта является трехсекционной, шарнирной складной конструкцией. Конструктивные элементы буровой установки вращательного действия, надёжны и устойчивы к механическому износу, вибрациям, высоким нагрузкам.

4. Буровая установка является мобильной буровой установкой, а именно - это сдвигаемые гусеницы, при транспортировке буровой, а при выполнении работ гусеницы раздвигают для увеличения опорного контура, откидной оголовок мачты, демонтируемая штанга вращателя. Для буровой установки применяется гидравлическое раздвижное гусеничное шасси 330С марки Карт ОЕМ. Изменяемый шаг между гусеницами, низкий центр тяжести и удлинение противовеса назад обеспечивают оптимальную стабильность буровой машины. Буровая установка имеет большой выбор штанг и во время работы можно использовать разные буровые снаряды и буровые наконечники.

5. Управление буровой установкой осуществляется штатной электронной системой управления, которая выполняет следующие функции: запуск двигателя, электромагнитный реверс гидравлической системы, контролирование угла мачты, сигнализация и предупреждение, контролирование и регулирование глубины бурения, контролирование различных расходных и сменных материалов, ограничение предела угла наклона главного и вспомогательного подъёмника мачты, обнаружение неполадок двигателя с их индикацией на сенсорном экране и предупреждение состояния системы. В главном и вспомогательном подъемниках, применяется длинный барабан, крупный диаметр, направляющая канавка, установка устройства для надавливания каната барабана. Скорость вращения бура изменяется автоматически в зависимости от типа грунта. Параметры всей установки контролируются системой программно-логического управления.
Шасси:
Модель - SANY SY460R
Транспортная длина - 16439 мм
Транспортная ширина - 3190 мм
Транспортная высота - 3346 мм
Ширина звена гусеницы - 800 мм
Общая ширина (с выдвинутыми боковинами) - 4300 мм
Масса - 74000 кг

Двигатель:
Модель - Mitsubishi 6D24-TL
Тип - 4-тактный водоохлаждаемый верхний клапан. Прямое впрыскивание
Система впуска - Турбонадув и промежуточное охлаждение
Объем двигателя - 11,945 л
Расчетная мощность - 250 кВт (335 л.с.) при 2000 об/мин

Гидравлическая система:
Основной гидравлический насос - Kawasaki (Япония)
Основной многоходовой направляющий клапан - Kawasaki (Япония)
Вспомогательный многоходовой направляющий клапан - Насос А10VO Rexroth (Германия) / предохранительный клапан PSV Hawe (Германия)
Основной/ вспомогательный гидромотор лебедки - Двигатель со сменным блоком А2FE Rexroth (Германия)
Двигатель привода вращения - Двигатель переменной мощности A6VM Rexroth (Германия)
Коробка передач привода вращения - Brevini (Италия)
Электромагнитный клапан с логическим управляющим устройством - Регулирующий клапан Rexroth (Германия)
Уравнительный клапан - OIL CONTROL (Германия)

Рабочие характеристики:
Максимальный диаметр бурения - 2300 мм
Максимальная глубина бурения - 56 м
Максимальный крутящий момент - 250 kN.м
Скорость бурения/отворачивания - 7-30 об/мин.
Максимальное толкающее усилие - 180 kN
Максимальная сила тяги - 300 kN
Сила тяги основной лебедки - 256 kN
Диаметр троса основной лебедки - 32 мм
Линейная скорость основной лебедки - 63м/мин.
Сила тяги вспомогательной лебедки - 110 kN
Диаметр троса вспомогательной лебедки - 24 мм
Рабочая высота - 22885 мм
Рабочий захват - 4490 мм
Длина переноса - 16444 мм
Высота переноса - 3425 мм
Ширина переноса - 3190 мм
Тяговое усилие - 510 kN
Келли-штанга - Замкового типа
Возможность подсоединения дрейтеллера - ЕстьПроизводство Sany КитайГарантийный срок: 12мес
