Теплообменник пластинчатый

Описание

Опт / Розница

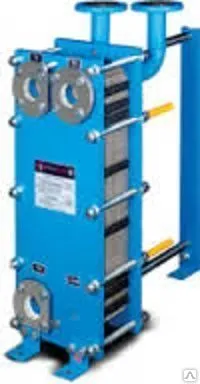

Водяной теплообменник состоит из набора гофрированных пластин, сжатых между двумя стальными (передней и задней) стяжными плитами. При помощи двух напра­вляющих пакет пластин устанавливается в правильное положение и стягивается стяжными болтами до необходимого размера А, величина которого зависит от количества пластин в пакете. Между собой уплотнение пластин осуществляется по уплотнительному пазу прокладкой из термостойкой резины. Уплотнительное соединение имеет такую форму, которая направляет различные потоки жидкостей в соответствующие каналы и препятствует их смешиванию. Рабочие среды, участвующие в процессе теплопередачи, через патрубки вводятся в теплообменник.

Рабочие среды в теплообменнике распределяются по чередующимся каналам щелевидной формы, образованным гофрированными поверхностями двух соседних пластин и угловыми отверстиями. Каналы располагаются таким образом, что две рабочие среды движутся по ним в режиме противотока. Поток жидкости в пристенном слое усиленно турбулизируется за счет гофрированных поверхностей пластин. Усиленная турбулизация и тонкий слой жидкости дают возможность значительно интенсифицировать теплоотдачу при сравнительно малых гидравлических сопротивлениях. При этом снижается процесс загрязнения пластин. Участвующие в теплообмене среды подаются в теплообменник водяной через патрубки, находящиеся на передней и задней плитах.

Во время прохода сред через водяной теплообменник греющая среда отдает часть тепла пластине, которая, в свою очередь охлаждается с другой стороны нагреваемой средой. Наиболее важной деталью теплообменника является пластина. Изготавливаются пластины из нержавеющей стали толщиной 0,5мм ( 0,6мм по спецзаказу) методом холодной штамповки, а уплотнительные резиновые прокладки из пищевой резиновой смеси EPDM). Пластины в теплообменнике повёрнуты одна относительно другой вокруг горизонтальной оси на 180°, чтобы вершины гофр на сопрягаемых поверхностях были повернуты в противоположные стороны.
