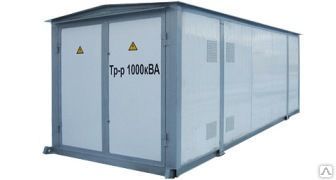

Трансформаторные подстанции КТП 25-1600 кВА

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка транспортной компанией
Серия: КТП
Комплектные трансформаторные подстанции наружной установки далее КТП мощностью от 25...2500кВА с кабельными и воздушными вводами. Тупиковая трансформаторная подстанция предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6(10) кВ, преобразования его в напряжение 0,4 кВ и распределения по потребителям.

Проходная трансформаторная подстанция предусматривает прием электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6(10) кВ, преобразования его в напряжение 0,4 кВ, распределения по потребителям и дальнейшее прохождение электрической энергии номинальным напряжением 6(10) кВ к другим объектам.

КТП комплектуется согласно заявки и опросного листа.

РУВН 10 кВ комплектуется камерами КСО-208 собственного изготовления.

РУНН комплектуется панелями ЩО 70 собственного изготовления.

Основание КТП является несущей конструкцией, выполненной из швеллера. Каркас КТП изготовлен из уголка и обшит листовым металлом, состоит из двух отделений:

- распределительного устройства высокого напряжения (РУВН) и распределительного устройства низкого напряжения (РУНН);

- трансформаторного отсека.

По желанию заказчика на металлический каркас устанавливаются трёхслойные стеновые панели «Сэндвич». В случае повреждения стеновых панелей есть возможность их беспрепятственной замены без снятия напряжения на ТП, т.к. согласно требований ПУЭ нет доступа к токоведущим частям КТП из-за наличия обшитого металлическим листом каркаса.

Все коммутационные аппараты как на стороне РУВН, так и на стороне РУНН защищены отдельными металлическими каркасами, что обеспечивает взрыво-пожаробезопасность КТП.

Разводка на стороне РУНН КТП выполнена шиной. Все контакты соединения луженные, и покрыты смазкой Цеатим ГОСТ 6267-74. Сечение шин соответствует мощности силового трансформатора. Шины маркируются цветной эмалью в соответствии с фазировкой.

Для приема электрической энергии в РУВН применяются камеры ввода и шкаф воздушного ввода (ШВВ) с комплектом шин, проходными изоляторами, опорными изоляторами и ограничителями перенапряжения.

Распределение электрической энергии по потребителям осуществляется кабелем марок ВВГ, ВБбШв, АВВГ, ААШв, ААБл.

На стороне РУНН предусмотрен учет электрической энергии, электронными счетчиками.

В КТП устанавливаются силовые трехфазные трансформаторы. Для охлаждения силовых трансформаторов предусмотрены жалюзи на дверях.

Входные двери трансформаторной подстанции оснащены запорными механизмами. На дверях РУВН (камер КСО-208) и РУНН (панелей ЩО-70). Над входными дверями устанавливаются металлические козырьки из листовой стали.

Комплектные трансформаторные подстанции сертифицированы на соответствие требованиям ГОСТ 14695, действующих ТУ 3412-011-01465907-2008 и признаны годными для эксплуатации.

Расчет стоимости оборудования выполняется после заполнения опросного листа.
