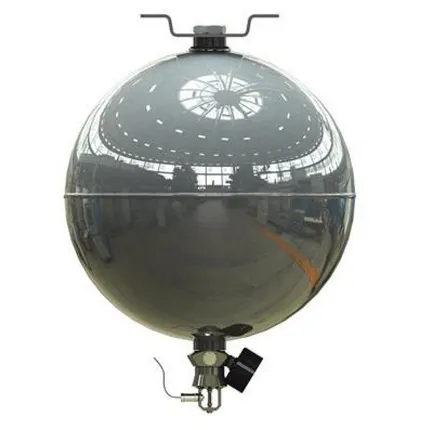

Модули газового пожаротушения «Импульс-20»

Описание

Малогабаритные модули «Импульс-20» (25-22,5-18) предназначены для тушения газовыми огнетушащими составами (только ингибиторами) пожаров класса А, В, С и электрооборудования, находящегося под напряжением, которое не должно превышать значений, регламентированных нормативно-технической документацией на газовые огнетушащие составы.
Обозначение модуля при заказе

МГП «ИМПУЛЬС-20»
(25
-22,5
-18)
Х
ТУ У 29.2-30784208-006:2011

1
2
3
4

где:

1-
рабочее давление в модуле, бар;

2-
вместимость модуля, л;

3-
диаметр условного прохода запорно-пускового устройства (ЗПУ);

4-
тип крепежа;Н – настенный;П — потолочный
Технические характеристики

Технические характеристики


Параметр
Значение




Вместимость сосуда модуля, л
22,5±0,5


Рабочее давление в модуле, при температуре 20°С±2°С, bar
25±2


Расчетное давление сосуда модуля, bar
50


Пробное давление сосуда модуля, bar
71,0±0,5


Давление срабатывания предохранительной мембраны, bar
50±5


Продолжительность приведения в действие (инерционность) модулей при электрическом пуске, с
2,0


Продолжительность выпуска заряда ГОТВ, с
10


Масса модуля конструктивная (без крепления), кг
5


Габаритные размеры, мм



ширина
380


высота
490


диаметр сосуда
360


Диапазон температур эксплуатации модулей, оС
от -10 до +50


Параметры электрической цепи реле давления (РД)



напряжение постоянного тока, В
24


сила тока, А
0,3


Параметры электрического пуска электро-механического побудителя td>



напряжение постоянного тока на контактах, В
от 6 до 24


ток срабатывания, А
от 0,3 до 0,5


сопротивление, Ом
от 9 до 14


сила тока при проверке целостности цепи (безопасный ток), А
0,01



Технические характеристики Модули газового пожаротушения «Импульс-20»
Комплектность

модуль в сборе (сосуд с запорно-пусковым устройством)
электро-механический побудитель
реле давления (РД)
крепежный кронштейн (настенного или потолочного исполнения) с крепежным болтом
паспорт, совмещенный с руководством по эксплуатации
упаковка
