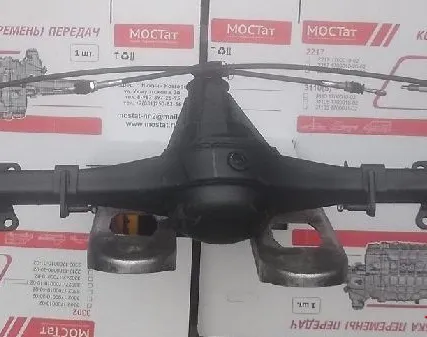

Задний мост для Газ-3302. Задний мост Газ-3302 и модификации

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка транспортной компанией, Доставка автопарком компании
Марка автомобиля: ГАЗ;
Тип автомобиля: легковой;
Страна-производитель: Россия;
Оригинал/аналог: оригинал
Задний мост для Газ-3302. Задний мост Газ-3302 и модификации. Купить задний мост Газ-3302. Комплектность: полная Гарантия: 1 (один) год Каждая единица товара проходит контроль качества (ОТК). Редуктор комплектнуется в зависимости от двигателя автомобиля (змз 402; 406 ред-р.: 41-8 зубьев) (змз 405; ред-р.: 41-9 зубьев) (каминс, умз 4216(бизнес) 10-43 зубьев)

Задний мост автомобилей Газель ГАЗ-2705

На автомобиль Газель ГАЗ-2705 устанавливается задний мост со штампованно-сварным картером типа банджо (рис. 10) с отдельно монтируемым редуктором.

Главная передача и дифференциал заднего моста Газель ГАЗ-2705 устанавливаются в картер 8 редуктора, который закрепляется болтами в отверстиях балки моста.

Главная передача моста — гипоидная, с передаточным числом 5,125; ось ведущей шестерни относительно ведомой смещена вниз на 42 мм.

Предварительный натяг подшипников ведущей шестерни регулируется подбором кольца 5 (рис.10), а положение ведущей шестерни регулируется подбором кольца 7.



Рис.10. Задний мост Газель ГАЗ-2705 с балкой типа банджо с отдельным редуктором

1 — гайка; 2 — фланец ведущей шестерни; 3 — манжета; 4, 6, 11 — подшипники; 5 — кольцо; 7 — регулировочное кольцо; 8 — картер редуктора; 9 — ведущая шестерня; 10 — дифференциал; 12 — полуось; 13 — прокладка; 14 — стопорная пластина; 15 — картер; 16 — гайка подшипников дифференциала; 17 — крышка подшипника дифференциала; 18 — пробка маслозаливного отверстия; 19 — ведомая шестерня; 20 — сапун

Боковой зазор в зацеплении главной передачи редуктора заднего моста Газель ГАЗ-2705 регулируется гайками 16. Этими же гайками регулируется предварительный натяг подшипников дифференциала. Стопорение гаек производится стопорной пластиной 14.

Сателлиты и полуосевые шестерни размещены в корпусе дифференциала, состоящем из левой и правой коробок, скрепленных болтами. Для предотвращения повышения давления внутри моста на левом кожухе полуоси сверху установлен сапун.

Обслуживание заднего моста Газель ГАЗ-2705 заключается в периодической проверке уровня масла в картере, доливке его и смене согласно карте смазки, очистке от грязи сапуна, подтягивании гайки фланца ведущей шестерни, гаек крепления полуосей, проверке и восстановлении регулировок подшипников ступиц колес, ведущей шестерни и дифференциала.

Зазоры в главной передаче редуктора заднего моста Газель ГАЗ-2705 необходимо измерять после отсоединения карданного вала. Перед проверкой зазоров необходимо проверить затяжку гайки 1 фланца ведущей шестерни (см. рис.10), для чего необходимо расшплинтовать гайку и дотянуть ее моментом силы 160—200 Нм (16—20 кг/см). Перемещением фланца ведущей шестерни в осевом и yгловом направлениях проверить зазоры.

Для измерения полного углового люфта фланца ведущей шестерни необходимо сделать метку на кромке грязеотражателя фланца, повернуть фланец до упора влево и сделать на картере риску, совпадающую с риской на отражателе.

Повернуть фланец до упора вправо и сделать вторую риску на картере. Измерить расстояние между рисками на картере. Если оно превышает 12 мм, это указывает на чрезмерный износ зубьев ведущей и ведомой шестерен главной передачи, шестерен дифференциала или шлицев полуосевых шестерен и полуосей.

Сливают масло из картера заднего моста Газель ГАЗ-2705 после его предварительного прогрева. Проверку уровня масла и его доливку производят через наливное отверстие картера на автомобиле, стоящем на горизонтальной площадке.

Проверку следует производить через некоторое время после поездки, чтобы дать возможность маслу остыть и стечь со стенок картера. Недостаток масла или его избыток одинаково вредны.

Если шум моста повышен настолько, что считается недопустимым с точки зрения комфорта или вызывает опасение поломки, он рассматривается как неисправность. Вой моста влияет на комфортабельность, и его можно избежать, если исключить длительную езду в узких диапазонах скоростей, на которых он слышен.

Прежде чем разбирать мост, следует убедиться, что шум исходит именно из моста. Источниками шума могут быть неисправный ведомый диск сцепления, шины (шум меняется при разном дорожном покрытии и растет с увеличением скорости), двигатель.

Подшипники заднего моста Газель ГАЗ-2705, боковой зазор и положение пятна контакта в зацеплении главной пары регулируют на заводе, и, как правило, они не требуют регулировки при эксплуатации. Их регулировка необходима только после переборки моста и замены деталей, а также при большом износе подшипников.

Боковой зазор в зацеплении главной передачи, увеличившийся вследствие износа зубьев, регулировкой не уменьшают, так как это приводит к нарушению зацепления и, как следствие, к повышенному шуму заднего моста или поломке зубьев. Люфт в конических подшипниках устраняют, не нарушая взаимного положения ведомой и ведущей шестерен.

Регулировка преднатяга подшипников ведущей шестерни редуктора заднего моста Газель ГАЗ-2705

Необходимость в регулировке подшипников заднего моста Газель ГАЗ-2705 можно определить по наличию осевого люфта ведущей шестерни.

Осевой люфт замеряют при отсоединенном карданном вале с помощью индикатора с ценой деления не более 0,01 мм при перемещении фланца в осевом направлении. Ножка индикатора при этом должна упираться в торец фланца параллельно оси ведущей шестерни.

Осевой зазор в подшипниках ведущей шестерни следует устранять регулировкой предварительного натяга. Предварительный натяг регулируют путем подбора толщины регулировочного кольца 5.

Регулировку подшипников ведущей шестерни заднего моста Газель ГАЗ-2705 необходимо выполнить следующим образом:

- расшплинтовать и отвернуть гайку 1, снять фланец 2, сальник 3 и внутреннее кольцо подшипника 4;

- заменить регулировочное кольцо 5 новым, толщина которого должна быть меньше заменяемого на величину осевого люфта плюс дополнительно 0,05 мм при пробеге автомобиля меньше 1000 км или 0,01 мм — при пробеге автомобиля более 10 000 км;

- поставить на место внутреннее кольцо подшипника, новый сальник, фланец и затянуть гайку моментом 160—200 Нм (16—20 кг/см), затем проверить легкость вращения ведущей шестерни.

Если для вращения ведущей шестерни редуктора заднего моста Газель ГАЗ-2705 требуется большее усилие, чем было до регулировки, то необходимо заменить регулировочное кольцо, увеличив его толщину на 0,01—0,02 мм.

После окончания регулировки преднатяга подшипника необходимо затянуть гайку моментом 160—200 Нм (16—20 к/гсм) до совпадения прорези в гайке с отверстием под шплинт.

Гайку для совпадения отверстия под шплинт с прорезью гайки необходимо только затягивать, так как в противном случае из-за недостаточной затяжки возможно проворачивание внутреннего кольца наружного подшипника, износ регулировочного кольца и, как следствие, увеличение осевого люфта подшипников.

При затяжке гайки фланца необходимо производить проворачивание ведущей шестерни для правильной установки роликов в подшипниках.

После регулировки подшипников ведущей шестерни заднего моста Газель ГАЗ-2705 необходимо проверить нагрев подшипников после движения автомобиля со скоростью 60—70 км/ч в течение 20—30 мин.

При этом нагрев горловины картера не должен превышать 95° С (вода, попавшая на
горловину, не должна кипеть). При чрезмерном нагреве необходимо уменьшить преднатяг.

Регулировку преднатяга при замене подшипников ведущей шестерни и шестерни главной передачи заднего моста Газель ГАЗ-2705 производить в следующем порядке:

- необходимо отрегулировать положение ведущей шестерни путем подбора регулировочного кольца 7 (см. рис.10), обеспечив размер (109,5±0,02) мм

- расстояние между общей осью полуосевых шестерен и торцом ведущей шестерни, прилегающим к регулировочному кольцу 7;

- подбором регулировочного кольца 5 отрегулировать преднатяг подшипников ведущей шестерни. При правильной регулировке момент сопротивления вращению ведущей шестерни должен находиться в пределах 150—200 Нм (15—10 кг/см) для новых подшипников или 70—100 Н·м (7—10 кг/см) для работавших подшипников.

Если момент сопротивления вращению подшипников окажется в пределах нормы, необходимо зашплинтовать гайку, в противном случае следует повторить регулировку.

При этом, если момент сопротивления вращению оказался меньше требуемого, необходимо уменьшить толщину регулировочного кольца, а если больше — необходимо подобрать кольцо большей толщины.

После регулировки преднатяга подшипников необходимо установить в мост дифференциал в сборе и произвести регулировку преднатяга подшипников
дифференциала и бокового зазора в зацеплении шестерен главной передачи.
