Гидравлический индикатор веса ГИВ6-М2 измеряет и регистрирует усилия натяжения неподвижного конца талевого каната при бурении и капитальном ремонте скважин. Выпускается по ТУ 25-7617.004-92. По устойчивости к воздействию температуры соответствует исполнению У категории 2 по ГОСТ 15150, но для работы при температуре от –50 до +50 оС и исполнению Т категории 2 (температура от -10 до +55ºС).
В зависимости от назначения индикатор выпускается в семи модификациях, различающихся типом трансформатора давления и составом блока вторичных приборов:
• ГИВ6-М2-1 - совмещенный указатель (с основой и верньерной шкалой), пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-300;
• ГИВ6-М2-2 - совмещенный указатель (с основой и верньерной шкалой), пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-150 (см. на фото справа);
• ГИВ6-М2-3 - указатель с основой шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-300;
• ГИВ6-М2-4 - указатель с основой шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-150;
• ГИВ6-М2-5 - указатель с основой шкалой, пресс-бачок, трансформатор ТД-150;
• ГИВ6-М2-6 - указатель с основой шкалой, указатель с верньерной шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-300;

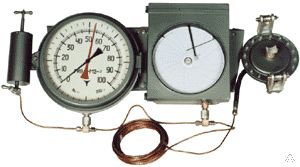

• ГИВ6-М2-7 - указатель с основой шкалой, указатель с верньерной шкалой, пресс-бачок, манометр самопишущий ДМ-2001, трансформатор ТД-150 (см. на фото слева);
Имеется сертификат об утверждении типа средств измерений, разрешение Ростехнадзора на применение.
Мехповерочный интервал – 1 год.
Обозначение при заказе индикатора исполнения У2 первой модели на максимальное усилие 200 кН, на канат Ø 25 мм: «ГИВ6-М2-1-200кН-Ø25 ТУ 25-7617.004-92».
То же исполнения Т2: «ГИВ6-М2-1-Т2-200кН-Ø25».
ГИВ-6-М2:








Модель
Трансформатор
Диаметр каната, мм
Максимальное усилие


индикатора
давления
натяжения каната, кН


2; 4; 5; 7
ТД-150
15, 19, 22
60, 80,100,125








1; 3; 6
ТД-300
22, 25, 28, 32, 35, 38
200, 250, 320









Основная приведенная погрешность измерения усилий натяжения каната (в % от максимального усилия):
• для индикаторов с трансформатором давления ТД-150 - ± 4 %,
• для индикаторов с трансформатором давления ТД-300 - ± 2,5 %.
Дополнительная погрешность при отклонении температуры от (20±5) °C на каждые 10°C - ± 0,5% от максимального усилия.
Максимальное давление в гидравлической системе индикатора – 1 МПа.
Рабочая жидкость гидравлической системы индикатора – жидкости полиметилсилоксановые ПМС-5; ПМС-6;ПМС-10 ГОСТ 13032-77 или аналогичные по физическим свойствам.
Поставка индикаторов производится без заполнителя.
При работе индикатора при температуре от –50 до +5 °C манометр самопишущий должен быть утеплён.
