Пульт управления ПУ 1в

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка курьером, Доставка транспортной компанией
Модели пультов: ПУ 1, ПУ 3, СПУ (всего двадцать исполнений). Пульты управления относятся к вспомогательному оборудованию, имеют небольшие габаритные размеры и вес. ПУ1 предназначены для управления асинхронными двигателями однофазного переменного тока напряжением 220В. ПУ 3 предназначены для управления асинхронными двигателями трехфазного переменного тока напряжением 380 В.







СПУ предназначен для раздельного управления двумя группами двигателей, установленных на объединенных в установку различных агрегатах. Пульты обеспечивают включение, выключение, автоматическое отключение питания электродвигателя при срабатывании блокировочного выключателя (при наличии его на подключенном к ПУ и СПУ устройствах) или превышении максимально допустимого потребляемого электродвигателем тока.







Пульты подразделяются на два типа:



ПУ для управления одной группой двигателей.



СПУ для управления двумя группами двигателей одновременно.







СПУ могут быть выполнены в двух вариантах:



Обеспечивающие независимое включение двигателей.



Обеспечивающие заданную последовательность включения и выключения двигателей.



Пульты соответствуют ГОСТ Р 51321.1.-2000.







Конструкция изделия.



Пульты управления ПУ 1 или ПУ 3 (в дальнейшем ПУ) представляют собой прямоугольный металлический корпус, в котором смонтированы элементы электрической схемы. Лицевая часть корпуса закрыта крышкой. Крышка крепится на петлях и запирается замком. Герметичность прилегания крышки к корпусу ПУ обеспечивает резиновое уплотнение. На тыльной стороне корпуса расположены две монтажные петли для крепления ПУ и упорная скоба, обеспечивающая вертикальное положение закрепленного корпуса.

Для подключения к ПУ питающих и управляющих электрических кабелей в нижней стенке корпуса имеются три кабельных ввода. На правой стенке ПУ расположен зажим заземления, обозначенный знаком "Земля".







На крышке ПУ расположены:



кнопочный пост с кнопками ПУСК и СТОП;



индикаторные лампы СЕТЬ и РАБОТА;



окно для включения и выключения автоматического выключателя.







Автоматический выключатель служит для защитного отключения питающей сети в том случае, когда ток в питающей сети оказывается в зоне токов короткого замыкания для данного типа прибора. Наиболее вероятной причиной возникновения токов такой величины является пробой изоляции на корпус в нагрузке или в пульте управления.

Тепловое реле служит для защитного отключения питающей сети в том случае, когда ток, потребляемый электродвигателем, превысит значение, установленное на тепловом реле.

Автоматический выключатель, магнитный пускатель, реле тепловое расположены внутри корпуса. Окно в крышке ПУ обеспечивает возможность включать и выключать оборудование, не открывая крышку.

Совмещенный пульт управления СПУ содержит удвоенное количество элементов управления.

Для подключения к СПУ питающих и управляющих электрических кабелей в нижней стенке корпуса имеются четыре кабельных ввода. На правой стенке СПУ расположен зажим заземления, обозначенный знаком "Земля".

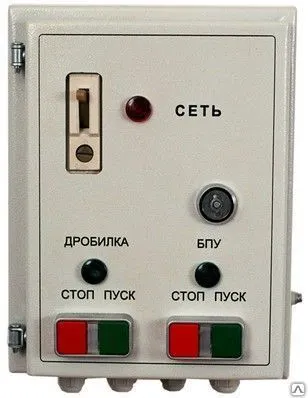

На крышке СПУ расположены:



два кнопочных поста с кнопками ПУСК и СТОП;



индикаторные лампы ДРОБИЛКА и БПУ(сократитель);



окно для включения и выключения автоматического выключателя.







Принцип действия.



ПУ: При включении автоматического выключателя загорается индикаторная лампа СЕТЬ. Нажатием кнопки ПУСК напряжение подается на катушку пускателя, при этом замыкаются нормально-разомкнутые контакты пускателя. Одна пара контактов блокирует кнопку ПУСК, обеспечивая подачу напряжения на катушку пускателя, остальные пары контактов замыкают цепи подачи напряжения на внешнюю нагрузку. Загорается индикаторная лампа РАБОТА.
