Токарный станок DSL-1201

Описание

Опт / Розница

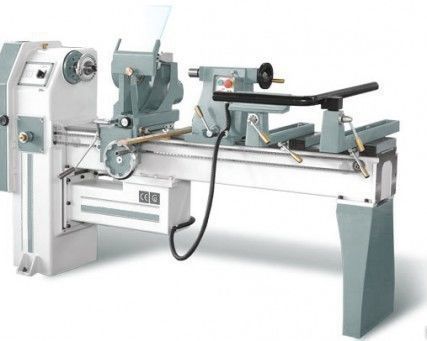

Токарный станок DSL- 1201
Описание станка
Диаметр обработки (макс.)

над направляющими Ø 610;
над ножевой опорой 10" (254 мм) Ø 430;
над суппортом Ø 420;
при копировании Ø 420;
при снятом мосте Ø 1200.

Токарный станок DSL-1201 предназначен для обработки заготовок из древесины в патроне или планшайбе, а так же в центрах. Шпиндель, обладает 4-мя скоростями вращения. На станке можно выполнять следующих операций: обработка деталей диаметром до 1200 мм, фрезеровка винтовых (спиральных) пазов с определенным шагом по прямым и профильным поверхностям. Есть возможность изменять направление вращения шпинделя. На оборудовании установлены: ограничитель толщины стружки, задняя бабка с поворотным центром, продольный и поперечный суппорт. Передняя колонна и задняя опора выполнены из чугуна, а корпус из стали. В комплект входит копировальное устройство для изготовления деталей по шаблону. При использовании фрезерного устройства возможно выполнять продольные пазы по всей длине заготовки. Для увеличения длины станины используются дополнительные секции – 508 мм и 1270 мм.




Характеристика станка


Характеристика
Значение


Максимальная длина обрабатываемой детали
— с удлинением 20'' (508 мм)
— с удлинением 50'' (1270 мм)

1778 мм
2540мм


Высота центров
1150мм


Максимальный обрабатываемый диаметр
— над направляющими
— над ножевой опорой 10'' (254 мм)
— над суппортом
— при копировании
— при снятом мосте
610мм
430мм
420мм
420мм
1200мм


Копировальное устройство
— глубина копирования, макс.
— длина копирования, макс.
— с удлинением 20'' (508 мм)
— с удлинением 50'' (1270 мм)
65мм
1270мм
1778мм
2540мм


Макс. диаметр шаблона
150мм


Ход пиноли/конус
140мм/Мк3


Передний край шпинделя
— внешняя резьба
— отверстие


M45x4.5
Ø19мм / MK3



Габаритные размеры:
Длина
— с удлинением 20“ (508 мм)
— с удлинением 50» (1270 мм)
Высота
Ширина

2200мм
2710мм
3470мм
1250мм
1000мм



Необходимая площадь
— с удлинением 20“ (508 мм)
— с удлинением 50» (1270 мм)
3000х2000мм
3510х2000мм
4270х2000мм


Вес станка, нетто
— с удлинением 20“ (508 мм)
— с удлинением 50» (1270 мм)
560кг
610кг
700кг




Комплект поставки




Наименование
Количество


Ножевая опора 10» (254 mm)
1шт


Ножевая опора с дуговой частью
1шт


Поворотный центр
1шт


Центр невращающийся
1шт


Планшайба 254мм
1шт


Стойка с гнездами для 4-х долот
1шт


Инструмент для обслуживания
1 комплект


Выколотка
1шт


Инструкция по эксплуатации





Габариты (мм):2200x1250x1000
Масса (кг):560
Напряжение (В):400
Обороты двигателя (об/мин):375/1000/2350/3250
Страна-производитель:Чехия
Частота вращения (об/мин):-
Потребляемая мощность (кВт):1,1
Высота центров над направляющими (мм):305
Необходимая площадь (мм):3000х2000
