Токосъемник КС-45721.80.200 для автокрана Челябинец КС-45721, КС-55730

Описание

Опт
Токосъемник КС-45721.80.200 автокрана Челябинец КС-45721; КС-55730; КС-55733; КС-65711 и их модификаций.



Токосъемник КС-45721.80.200 кольцевого типа (шесть колец) предназначен для передачи электроэнергии с неподвижной части крана на поворотную раму.Токосъёмник установлен на вращающемся соединении автомобильного крана.



Токосъемник автокрана - это необходимый элемент соединения питающих цепей, в частности, в целях передачи электроэнергии от контактной сети транспортному средству. Он может использоваться для соединения базового шасси и потребителей поворотной установки, поворотных и неповоротных частей автокранов.



На кране применяется токосъемник модификации ТСУ-15, предназначенный для установки на автокраны и имеющий дополнительные элементы крепления датчика поворота платформы (датчика азимута) и отверстие для прохода троса привода подачи топлива.



Токосъемник КС-45721.80.200 применяется на автокранах Челябинец КС-45721; КС-55730; КС-55733; КС-65711 а также их модификаций и предназначен для соединения питающих цепей (силовых цепей аккумулятора) базового шасси с силовыми потребителями поворотной установки, а также для соединения между собой источников и приемников сигналов (сигнальных цепей).



Ссылки с подробным описанием



1.Электрооборудование



Перейти: Запчасти и комплектующие для автокранов

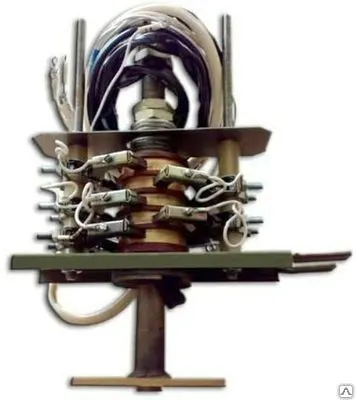

Токосъемник автокрана КС-45721.80.200 (6 колец)



Токосъемник кольцевого типа КС-45721.80.200 на кране служит для электрической связи электрооборудования, расположенного на поворотной раме, с электрооборудованием неповоротной части крана и шасси.

















Токосъемник (КС-45721.80.200-01)











Позиция



Обозначение



Кол. на сб. единиц



Масса, кг



Наименование







1







2







Гайка М24х2-6Н.5.40Х.019 ГОСТ 5916-70







2







1







Шайба 24 65Г ГОСТ 6402-70







3



КС-4572А.80.230



1



0,81



Кожух







4







5







Щеткодержатель КС-3577.80.240







5







2







Винт В.М3-6gх20.58.019 ГОСТ 17473-80







6



КС-45721.80.220



2



0,14



Стойка в сборе







7



КС-4572.80.203



1



0,07



Шайба







8



КС-4572.80.202



6



0,04



Кольцо







9



КС-4572А.80.206



5



0,05



Кольцо







10







5







Гайка М4-6Н.5.019 ГОСТ 5915-70







11







5







Шайба 4 65Г ГОСТ 6402-70







12



КС-45721.80.210



1



0,42



Траверса







13



КС-4572.80.205-1



1



0,18



Кронштейн







14



КС-4572А.80.220



1



0,49



Ось







15







4







Гайка М10-6Н.5.019 ГОСТ 5915-70







16







4







Шайба 10 65Г ГОСТ 6402-70







17







4







Шайба С.10.02.019 ГОСТ 11371-78







18







5







Гайка М6-6Н.5.019 ГОСТ 5915-70







19







5







Шайба 6 65Г ГОСТ 6402-70







20







5







Шайба С.6.02.019 ГОСТ 11371-78







21







10







Щетка МГ2 К1 8х1,25х32

ТУ 16-88 ИЛЕА.685 211.037 ТУ













22









2







Гайка М3-6Н.5.019

ГОСТ 5915-70







23







2







Шайба 3 65Г ГОСТ 6402-70







24







5







Винт В.М4-6gх10.58.019 ГОСТ 17473-80







25



КС-45721.80.201



1



0,028



Втулка
