ЭНЕРГОЦЕПЬ IGUS СИСТЕМА E2 СЕРИЯ 03

Описание

Опт / Розница
Наличный расчет, Безналичный расчет
Самовывоз, Доставка транспортной компанией
Бренд: Igus

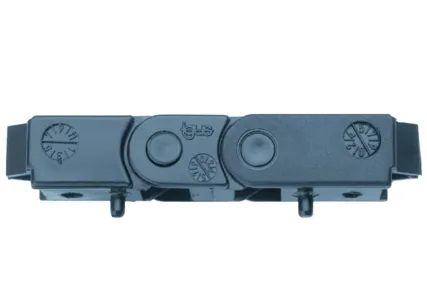

Самые маленькие кабельные цепи igus® - Внутренний размер 5 x 5 мм













Поставляемая внутренняя ширина Bi: 5 до 10 мм
Поставляемый радиус изгиба R: 10 до 28 мм
Шаг: 10 мм/звено = 100 звеньев/м







A1= Подвижный конец
A2= Фиксированный конец
Шаг: 10 мм
Звеньев на м: 100
Длина хода: S
Длина цепи:S/2 + K













R



010



012



015



018



028







H



30



34



40



46



066





D



25



27



30



33



043





K



55



60



70



80



110





Необходимая высота HF = H + 10 мм (при весе кабелей 0,1 кг/м) При невозможности соблюдения этих условий просим связаться с нами.





Длина без поддержки

Зависимость длины без поддержки от веса кабелей
X-Ось: Длина без поддержки в м FLB/FLG
Y-Ось: Вес кабелей в кг/м
Нижняя шкала: Ход S в м
FLB = длина перемещения без поддержки и без провисания
FLG = длина перемещения без поддержки с допустимым провисанием













Рекомендуется использовать серию 03 если:



Не рекомендуется использовать серию 03 если:








необходим тихий ход

выгодная цена

не требуется открывание звеньев

требуется маленький радиус изгиба





требуется открывание звеньев (Серия 047 Zipper)

требуется быстрая установка кабелей с разъемами (Серия E03 Easy Chain®)

необходима большая длина без поддержки (Серия E2 mini)

необходима цепь с открываемыми звеньями (Серия E2 mini)










Крепежные пластины для быстрой установки


























Преимущества крепежных пластин













Состоящий из одной части крепежный элемент - фиксированное положение

Коррозионностойкий
Доступно в готовом виде

Быстрый монтаж благодаря крепежной пластине
