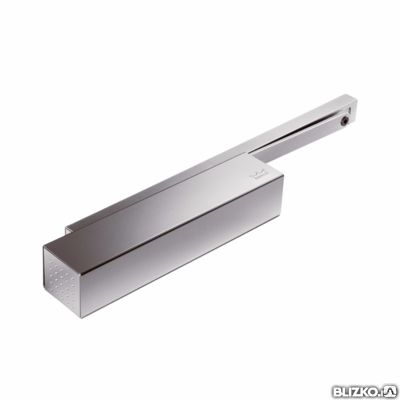

Доводчик DORMA TS 93 G, EN 5-7, BC+DC

Описание

Опт / Розница
Безналичный расчет
Самовывоз, Доставка курьером, Доставка транспортной компанией
Класс:
EN5;
Производитель:
Dorma;
DORMA TS 93 G - установливается на дверное полотно со стороны, противоположной петлям, или на дверную коробку со стороны петель.

Система TS 93 с кулачковым приводом по технологии Easy Open представляет собой высококачественное архитектурное решение для всех требований проектной области применения. Хорошо зарекомендовавшая себя технология DORMA с сердцевидным кулачком обеспечивает исключительную простоту открывания.

Система скользящих каналов и дверных доводчиков TS 93 представляет собой оригинальное архитектурное решение, в основе работы которой лежит хорошо зарекомендовавший себя кулачковый механизм в форме сердца, что обеспечивает еще большее удобство при открывании двери.
Новая серия Contur Design еще раз доказывает это:


скрытое крепление

регулируемая высота скользящего канала G-N

регулируемая задержка закрывания

датчик дыма, встраиваемый в скользящий канал

простая и быстрая установка


Схема дверного доводчика DORMA TS 93



Стремительное снижение сопротивления при открывании двери

В отличие от традиционных дверных доводчиков со скользящим каналом, уникальная технология Cam Action системы доводчиков TS 93 способствует еще большему удобству при открывании двери.
Сопротивление, преодолеваемое при открывании двери, моментально исчезает.
Такой комфорт по достоинству смогут оценить дети и старшее поколение.



Особенности



Идеальное решение для всех сфер применения



Ширина дверей до 1600 мм



Масса дверей 40-150 кг



Регулируемое усилие закрывания EN 5-7



Регулируемая двумя независимыми клапанами скорость закрывания с дохлопом в диапазонах 180° - 15° и 15° - 0°



Амортизатор открывания backcheck (BC)



Задержка закрывания, регулируемая клапаном (DC)



Для одностворчатых и двустворчатых дверей



Подходит для всех положений крепления



Модульная система



Габариты: Длина 275 мм, Глубина 53 мм, Высота 60 мм







Профиль момента, создаваемого на двери DORMA TS 93
Усилие закрывания: EN 5











Стандартная монтажная
пластина с универсальным
набором отверстий

Данная монтажная пластина с
универсальной системой
отверстий, включая группу
отверстий согласно
приложению 1 к EN 1154,
позволяет подобрать
оптимальное крепление для
различных конструкций
дверей. Набор отверстий
подходит для обоих типо-
размеров TS 93. Наличие
дополнительных монтажных
пластин не требуется. для
облегчения установки
доводчика на пластине
предусмотрены посадочные
штифты.










1 Полностью контролируе-
мый диапазон закрывания с
регулируемой скоростью
2 регулируемая скорость
дохлопа
3 регулируемый демпфер
открывания
4 регулируемая задержка
закрывания





Стандартное торможение
открывания – BC

Благодаря встроенному
гидравлическому демпферу
открывания стена и дверь
хорошо защищены от
повреждений из-за порывов
сильного ветра или резкого и
сильного открывания двери.








3 регулируемый демпфер
открывания





Регулируемая задержка
закрывания – DC

Функция задержки закрывания
уменьшает скорость закрывания
в пределах диапазона от 120° до
70° угла открывания двери
(приблизительные значения при
установке на дверное полотно
со стороны петель). Так,
например, у людей с багажом
или громоздкими предметами,
людей с ограниченными
физическими возможностями,
матерей с колясками и у
персонала с тележками или
каталками будет достаточно
времени, чтобы пройти с
удобством.








4 регулируемая задержка
закрывания









Монтаж на дверную коробку со стороны, противоположной петлям










Монтаж на дверное полотно TS 93 G со стороны, противополжной петлям.
При соответствующих
конструктивных условиях, при таком способе установки допустимый угол открывания составляет от 120° до 145°.


С целью предотвращения
повреждения двери и
доводчика рекомендуется
установить дверной стопор.

Для противопожарных и
дымозащитных дверей
необходимо устанавливатьдверной стопор.






F


Сертификат соответствия




TS 93 G проверен и
сертифицирован немецким
Государственным управлением по
испытанию материалов, дортмунд, согласно EN 1154.
Для противопожарных и
дымозащитных дверей необходим соответствующий сертификат.

Пример: дверь левого
открывания, зеркальный
вариант для двери правого
открывания.








Монтаж на дверную коробку со стороны петель










Монтаж на дверную коробку TS 93 G со стороны петель.

В зависимости от конструктивных условий допустимый угол открывания составляет 180°.





F


Сертификат соответствия




TS 93 G проверен и
сертифицирован немецким
Государственным управлением по
испытанию материалов, дортмунд,
согласно EN 1154.
Для противопожарных и
дымозащитных дверей необходим
соответствующий сертификат.

Пример: дверь левого
открывания, зеркальный
вариант для двери правого
открывания.








Стандартное оборудование и аксессуары для одностворчатых дверей




Дверной доводчик
TS 93 G


Монтажная
пластина
для G-N
шириной
30 мм


Монтажная
пластина
для G-N
шириной
40 мм


Монтажная
пластина
для G-EMR
шириной
40 мм


Монтажная
пластина
для G-EMF
шириной
40 мм


Монтажный
уголок
для G-N


Монтажный
уголок
для G-EMF


Ограничитель
угла
открывания
для G-N


Фиксатор
открытого
положения
для G-N


































EN 5-7


опционально

опционально

опционально

опционально

опционально

опционально

опционально

опционально









G-N


G-EMF


G-EMR


G-EMR DCW®


















опционально

опционально

опционально

опционально








Стандартное оборудование и аксессуары для двухстворчатых дверей




Дверной доводчик
TS 93 G


Монтажная
пластина
для G-SR


Монтажная
пластина
для G-SR/BG


Монтажный
уголок
для G-SR/BG


Шарнирная
опора


Ограничитель
открывания

























EN 5-7


опционально

опционально

опционально

опционально

опционально









G-SR


G-SR-EMF 1


G-SR-EMF 2


G-SR-EMF 1G


















опционально

опционально

опционально

опционально









G-SR-EMR 1


G-SR-EMR 2


G-SR-EMR 2 DCW®


G-SR-EMR 1G


















опционально

опционально

опционально

опционально









G-SR/BG


G-SR-EMF 2/BG


G-SR-EMR 2/BG


G-SR-EMR 2 DCW®/BG


















опционально

опционально

опционально

опционально






Система оповещения о дыме




RMZ


RMZ DCW®


RM-N















опционально

опционально

опционально
