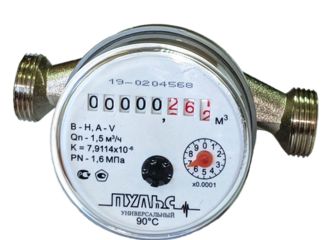

Счетчик воды Пульс-15

Описание

Модификация счетчиков

Счётчики выпускаются в следующих модификациях и исполнениях:

Счётчики модификации «ПУЛЬС» К – ХХХ – Х, имеют только универсальное исполнение.

Метрологические характеристики«ПУЛЬС» К – ХХХ – Х (крыльчатые)

Наименование параметра


Значение параметра

Диаметр узлового прохода, Ду, мм


15


20


25


32


40

Метрологический класс*


А


В


А


В


А


В


А


В


А


В

Объемный расход воды, м3/ч

- минимальный расход Qmin, м3/ч

- переходный расход Qt, м3/ч

- номинальный расход Qn, м3/ч

- максимальный расход Qmax, м3/ч


0,06

0,15

1,5

3,0


0,03

0,12

1,5

3,0


0,10

0,25

2,5

5,0


0,05

0,20

2,5

5,0


0,14

0,35

3,5

7,0


0,07

0,28

3,5

7,0


0,24

0,60

6,0

12,0


0,12

0,48

6,0

12,0


0,40

1,00

10,0

20,0


0,20

0,80

10,0

20,0

Порог чувствительности, м3/ч


0,5·Qmin

Пределы допускаемой относительной погрешности при измерении объема в диапазонах:

- Qmin ≤ Q ˂ Qt

- Qt ≤ Q ≤ Qmax


±5

±2

Диапазон температуры воды, °С


от +5 до +90

Максимальное рабочее избыточное давление, МПа, не более


1,6

Потеря давления при Qmax, МПа, не более


0,1

Вес импульса**, л/имп.


0,01; 0,1

* - метрологический класс А по ГОСТ Р 50193.1-92 – при вертикальном или наклонном монтаже;

- метрологический класс B по ГОСТ Р 50193.1-92 – при горизонтальном монтаже.

** Только для счётчиков, укомплектованных импульсным выходом. Вес импульса определяется при заказе.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ «ПУЛЬС» К – ХХХ – Х

Наименование характеристики


Значение

Диаметр условного прохода, Ду, мм


15


20


25


32


40

Габаритные размеры счётчиков, мм, не более:

- длина

- ширина

- высота


80 или 110

65

72


130

65

72


160

75

80


160

100

110


195

100

120

Масса, кг, не более


0,45


0,6


0,9


2,0


2,4

Рабочие условия эксплуатации:

- диапазон температуры окружающей среды, °С

- относительная влажность при 35 °С, %, не более

- атмосферное давление, кПа


от +5 до +60

80

от 84 до 106,7

Емкость счётного механизма, м3


99999,999

Цена деления младшего разряда шкалы индикаторного устройства, м3


0,0001

Средний срок службы, лет


12

Средняя наработка на отказ, ч, не менее


110000

МОНТАЖ

Счётчики воды поставляются готовыми к монтажу. К монтажу, наладке, обслуживанию и эксплуатации счетчиков допускается персонал, ознакомленный с РЭ и эксплуатационной документацией на составные части счетчика, прошедший курс обучения и инструктаж по технике безопасности.

До и после места установки счетчика установить запорную арматуру, а после запорной арматуры перед проливной частью теплосчетчика установить сетчатый фильтр.

ПОВЕРКА

Поверка осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».

Интервал между поверками

Наименование


Диаметр условного прохода, Ду, мм


Интервал между поверками

Счётчики воды универсальные «ПУЛЬС»


15


6 лет для холодной и горячей воды

Счётчики воды «ПУЛЬС»


20-100


6 лет для холодной воды,
4 года для горячей воды

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации 30 месяцев со дня ввода прибора в эксплуатацию, но не более 36 месяцев со дня первичной поверки.

Дистанционное считывание данных

Для дистанционного считывания данных счетчики воды имеют исполнение с импульсным выходом. Импульсный выход реализован в виде «сухого контакта» (рис.1) или «контакта NAMUR» (рис.2) с применением геркона. Под воздействием магнитного поля постоянного магнита на геркон происходит чередующееся замыкание и размыкание контактов. Пассивный выходной сигнал от «сухого контакта» может считываться любым счетчиком импульсов, вычислителем или регистратором. Сигнал от «контакта NAMUR» при подключении к считывающим устройствам, поддерживающим стандарт NAMUR, предусматривает возможность контроля обрыва провода и короткого замыкания. Для этого в цепь геркона включены два дополнительных сопротивления.

Датчик выдает один полный импульс при прохождении 0,01м3 (0,1; 1м3) воды. Вес импульса (0,01; 0,1; 1 м3/имп.) определяется при заказе.
